逆浸透膜浄水器の設置方法

工事概要

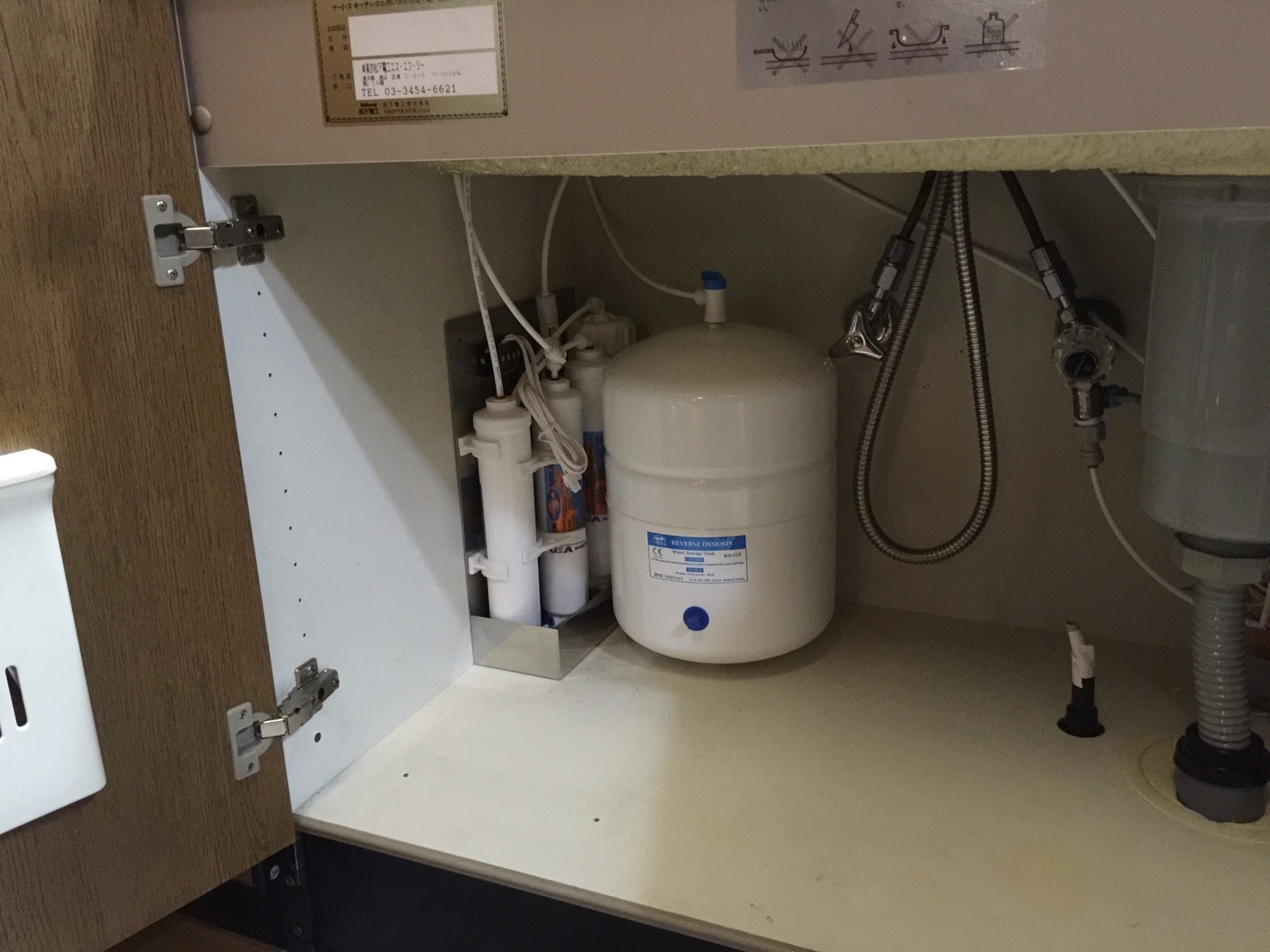

シンク下

設置はべラスアクアにお任せください

逆浸透膜浄水器は基本的に本体・貯水タンクをキッチン・シンク下に設置します。その際、専用の純水蛇口の穴、廃棄水のための穴を空ける工事をして取り付けます。さらに、浄水器を作動させるための電源を必要とします。賃貸マンションなど、穴を空ける等の工事ができない場合は、置型蛇口等を使用して設置することが可能です。

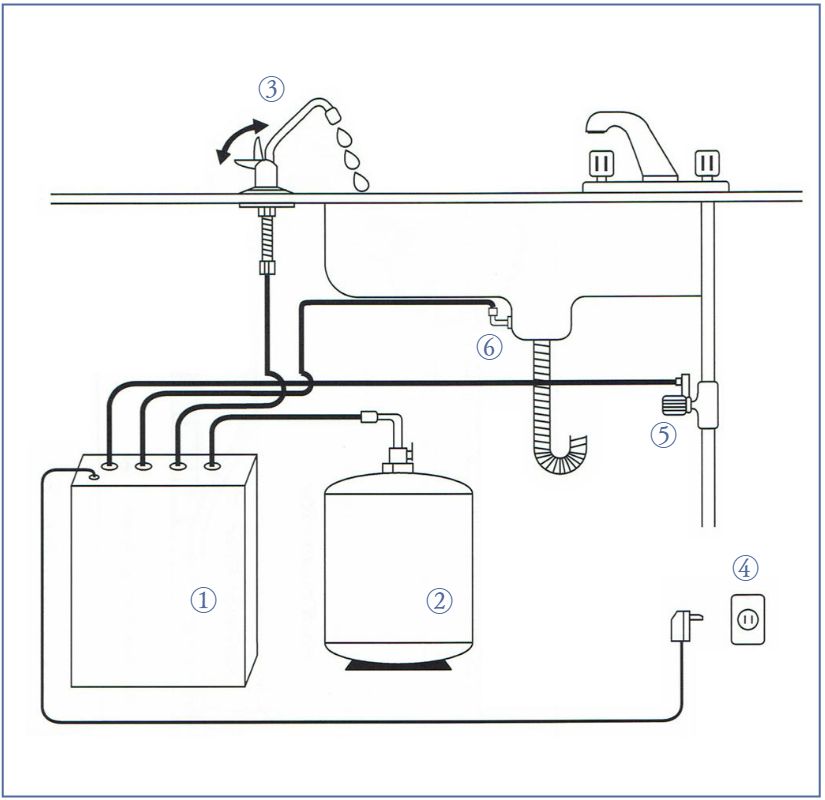

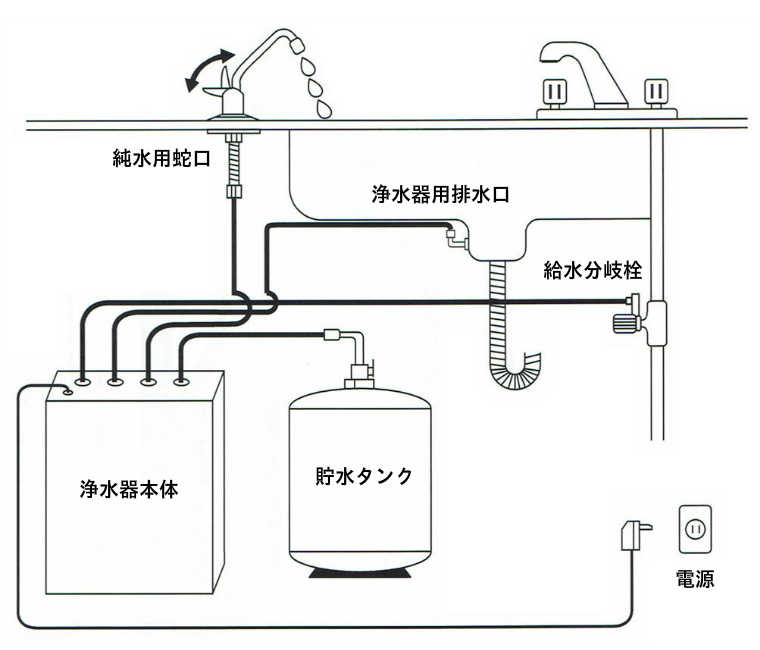

設置概要図

設置図

設置手順

流れ

下記手順は一例です。キッチンの状況により、手順は変わります。設置の際は下見やキッチンの写真など送っていただくとスムーズに設置することができますので、ご相談ください。※下記手順は引き戸式キッチンを例にしています。



シンク下

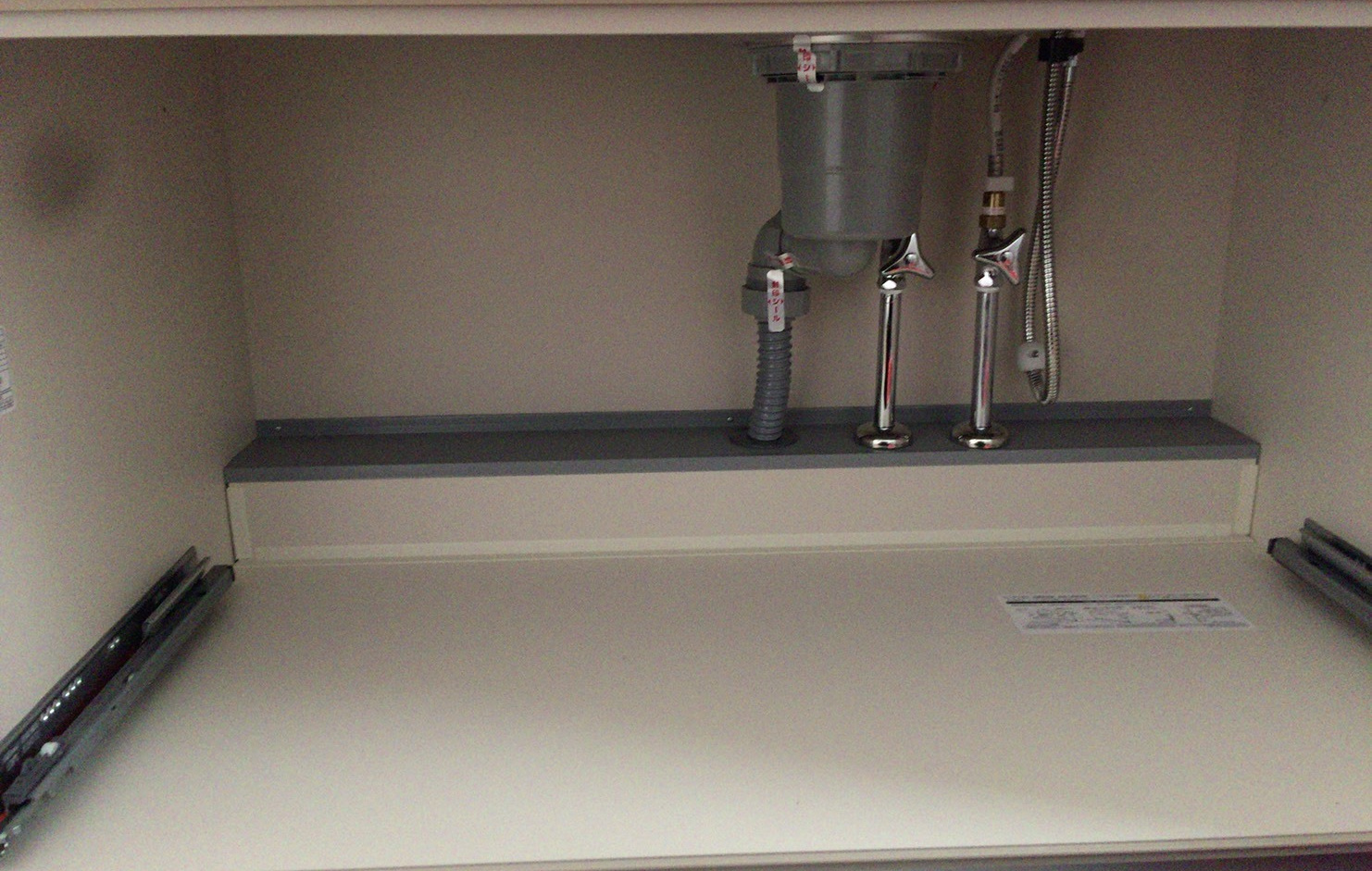

キッチンシンク下に浄水器を置く位置を決めます。

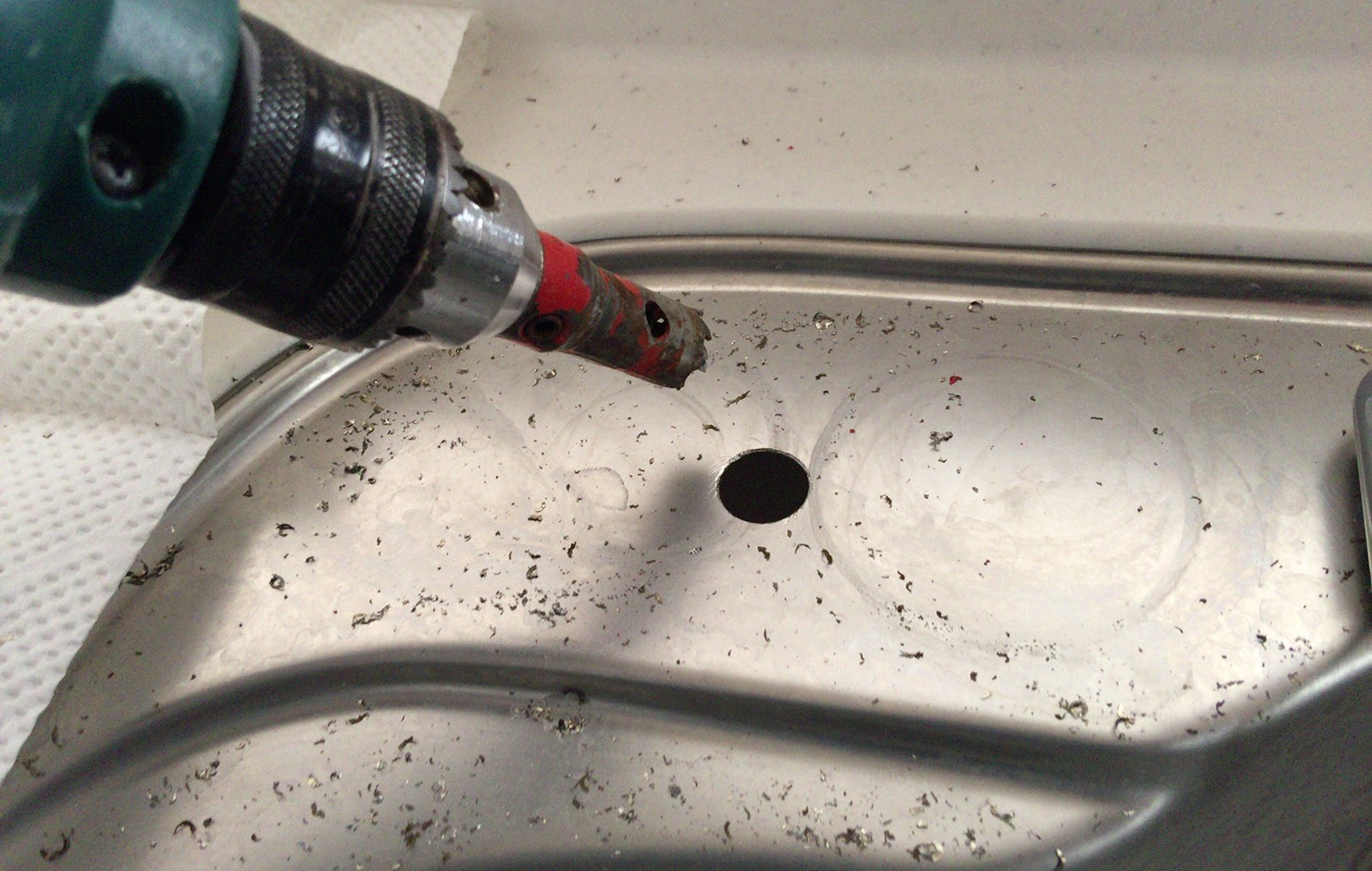

穴あけ作業

浄水器用の蛇口を設置するための穴を開けます。

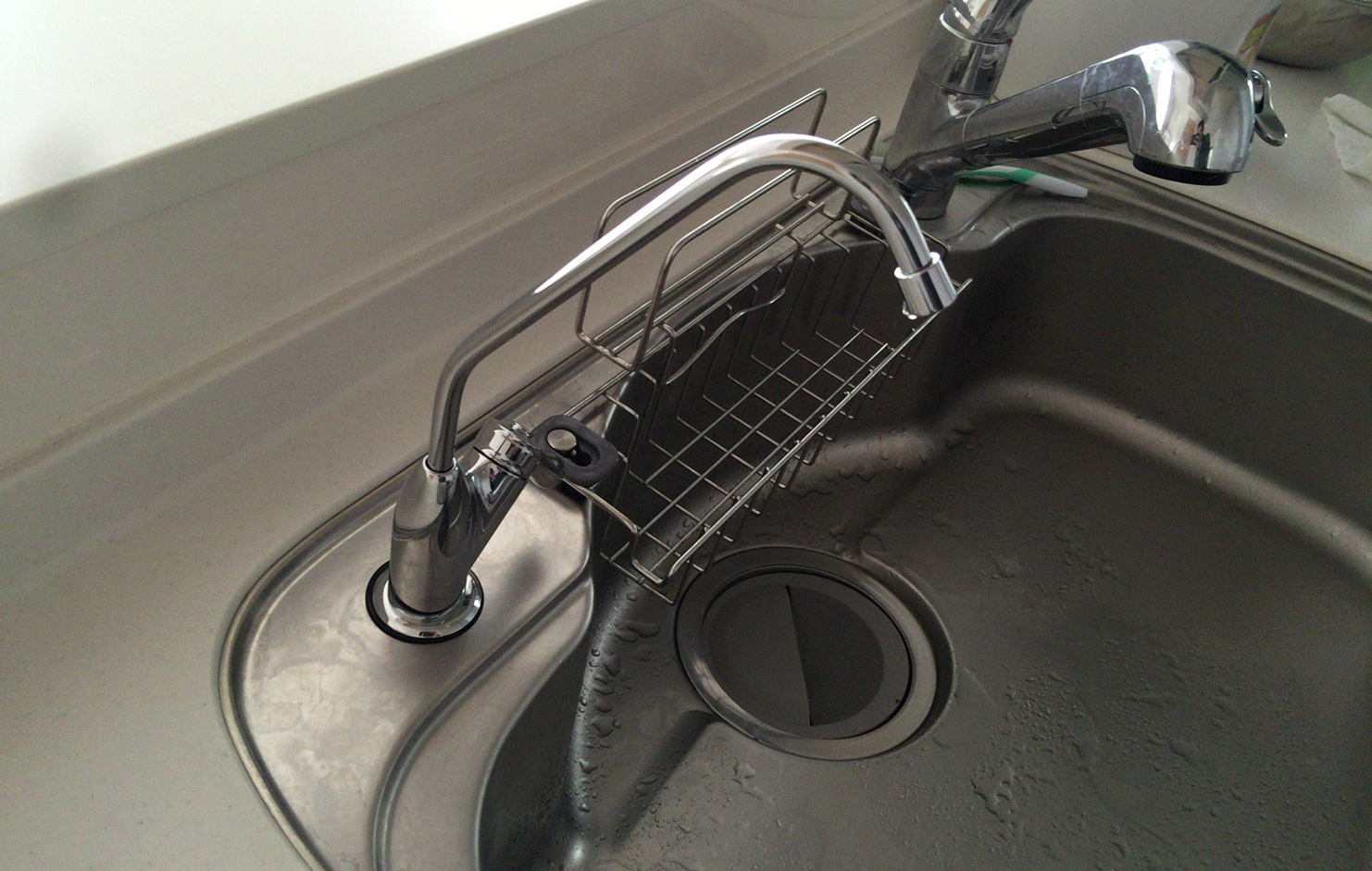

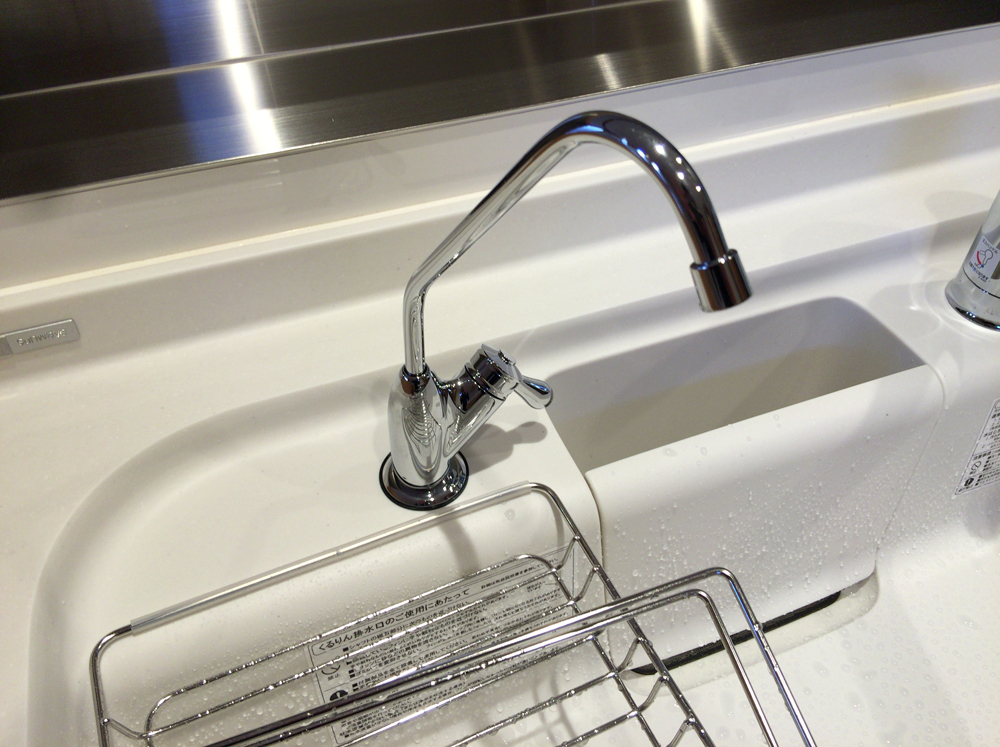

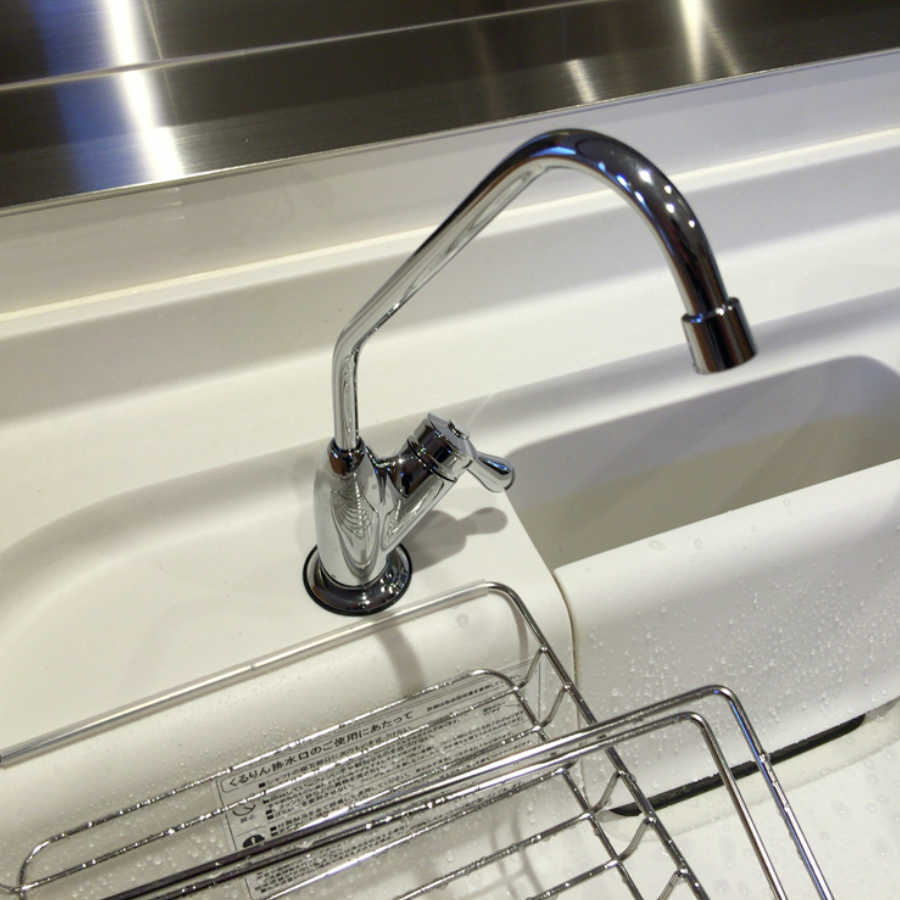

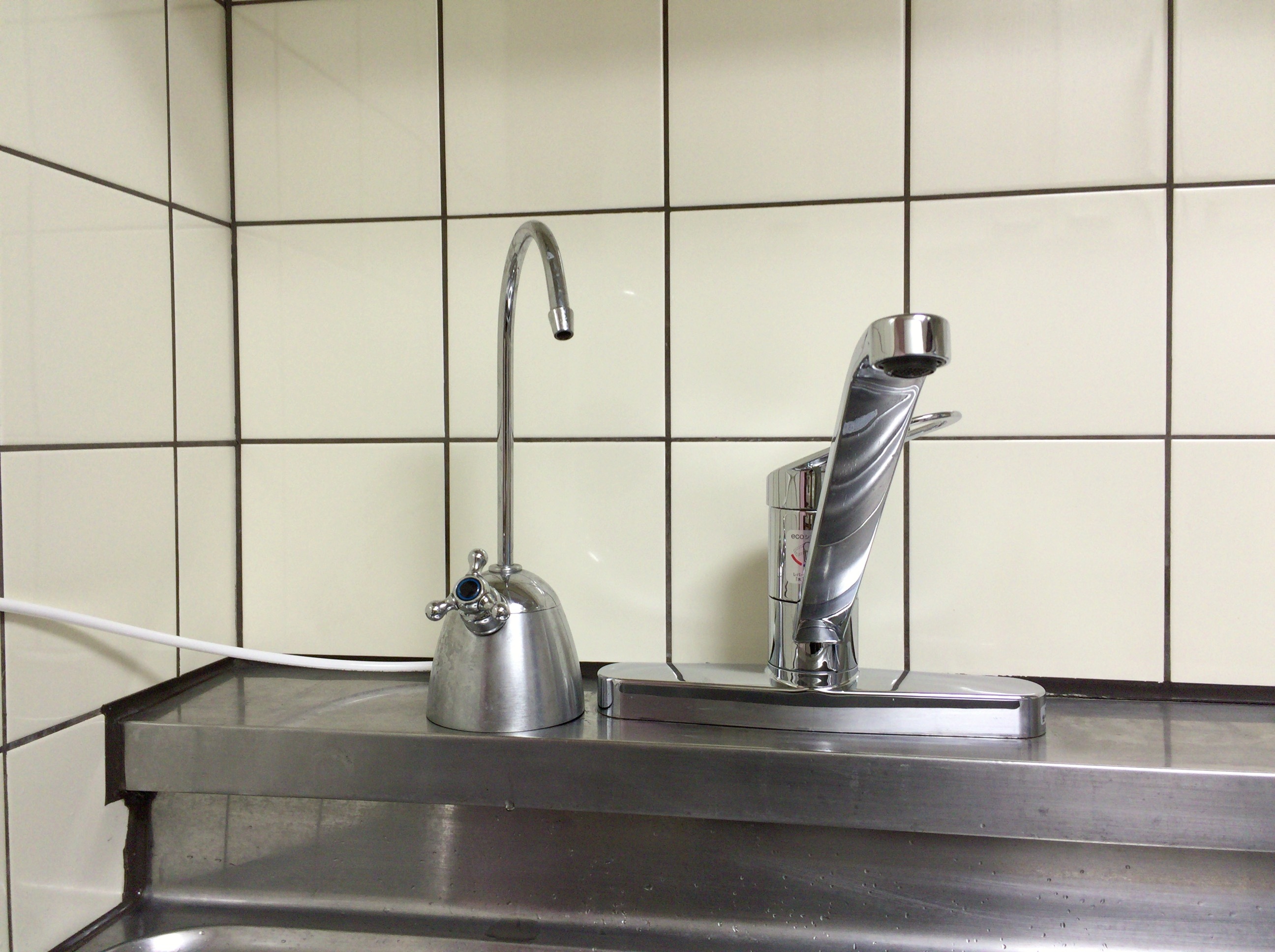

浄水器蛇口

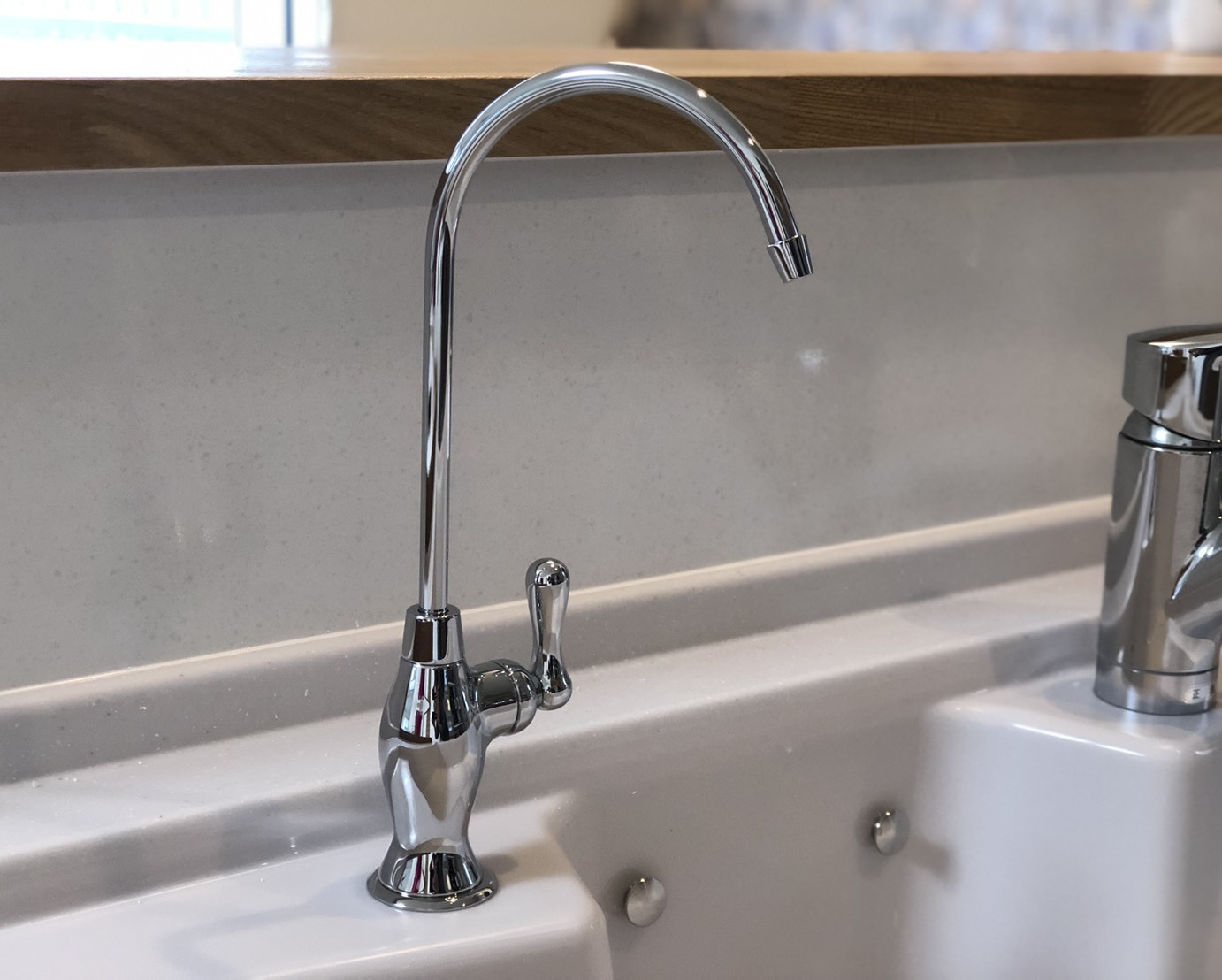

 浄水起用蛇口を設置します。

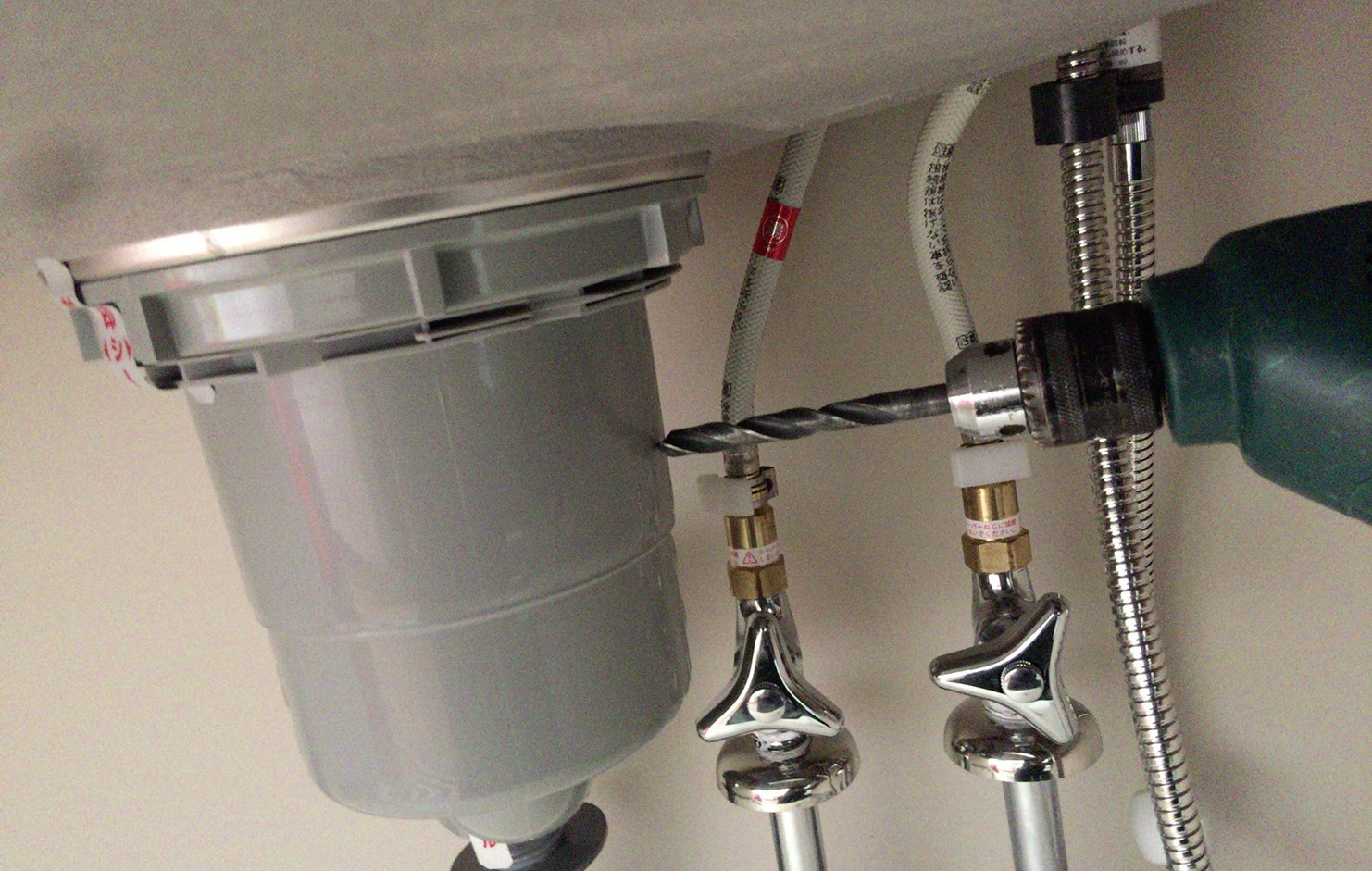

排水穴あけ

排水トラップに排水部品のための穴をあけます

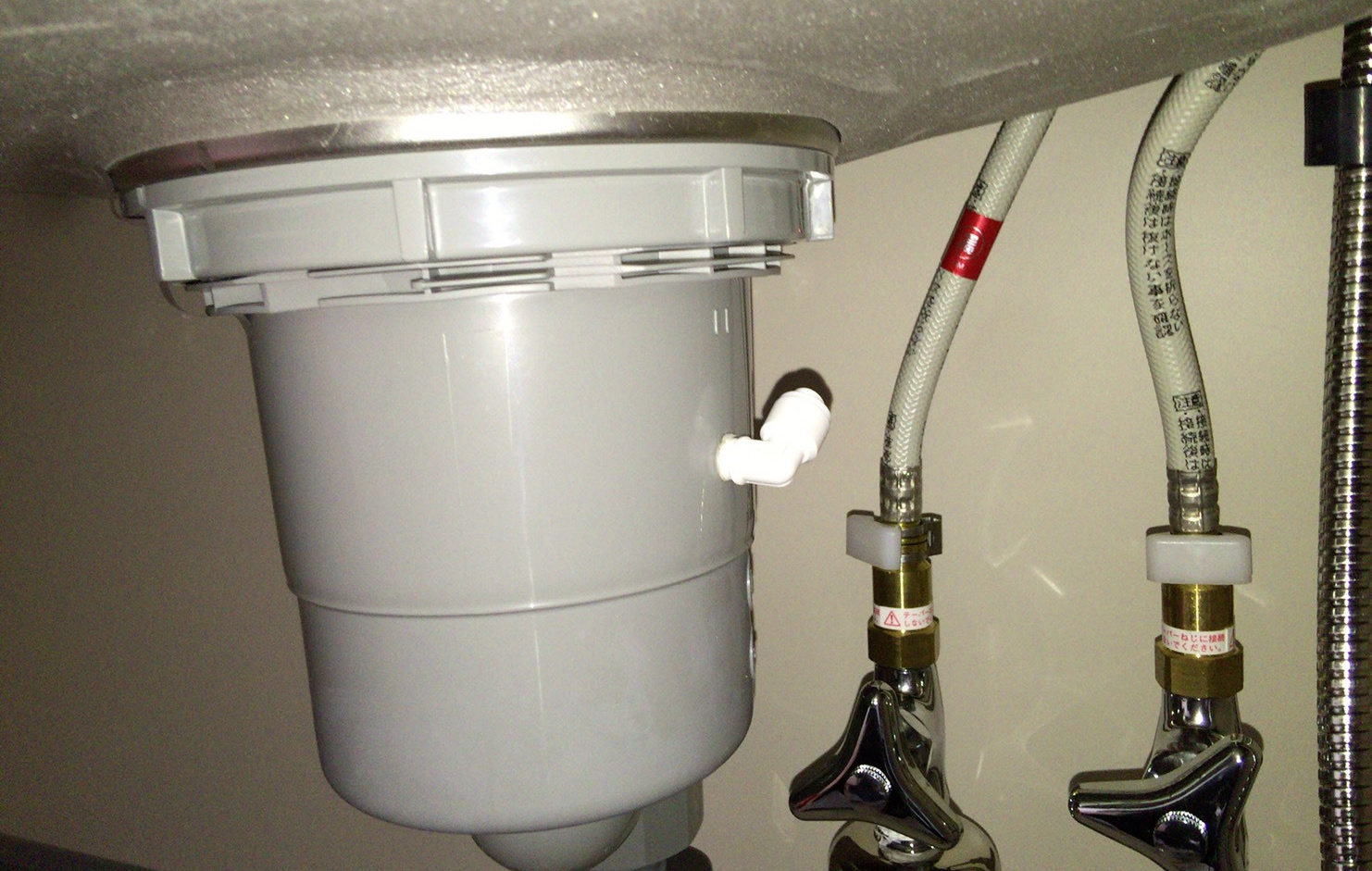

排水接続部品

排水部品を付けます。



給水分岐栓

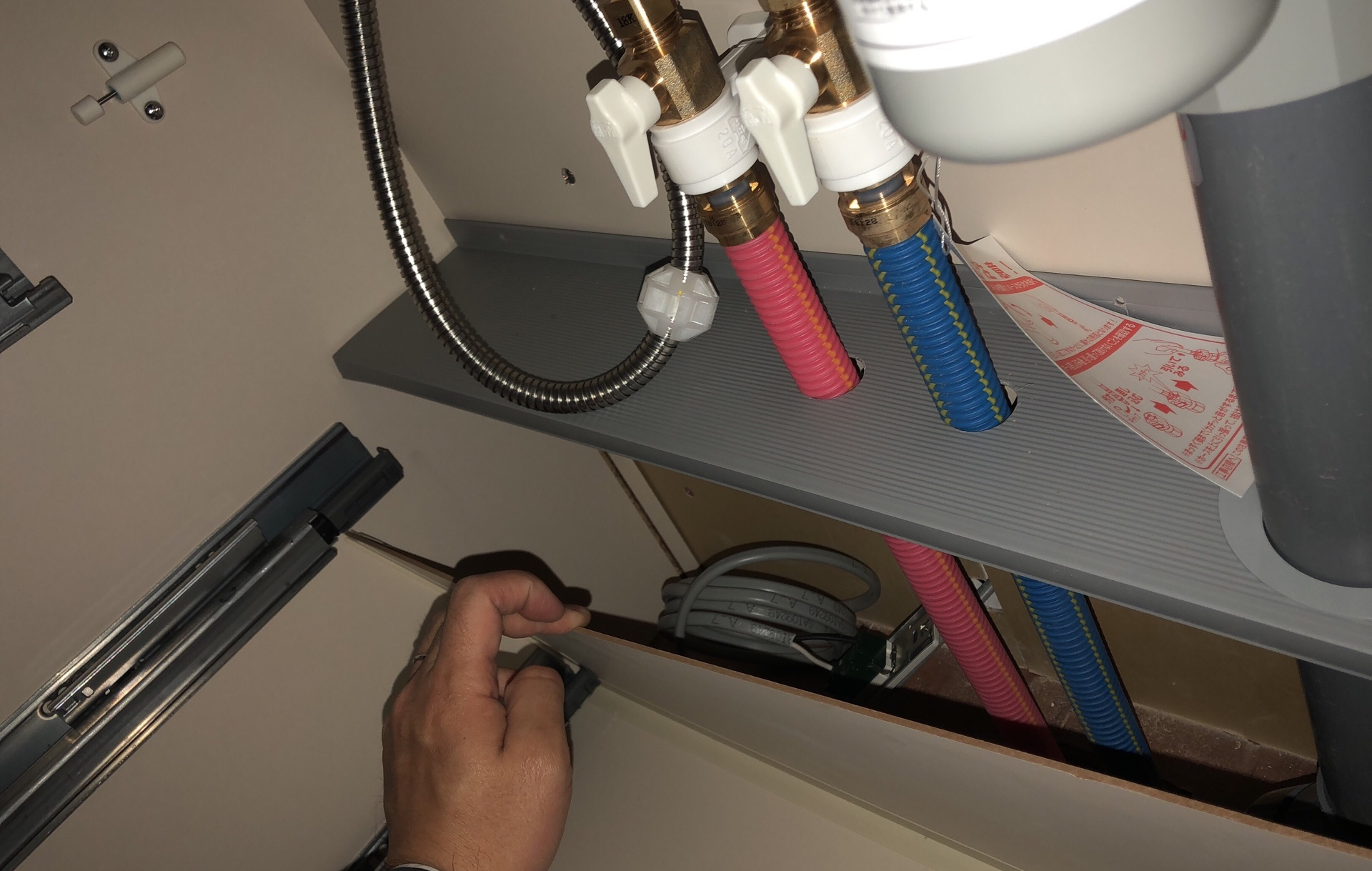

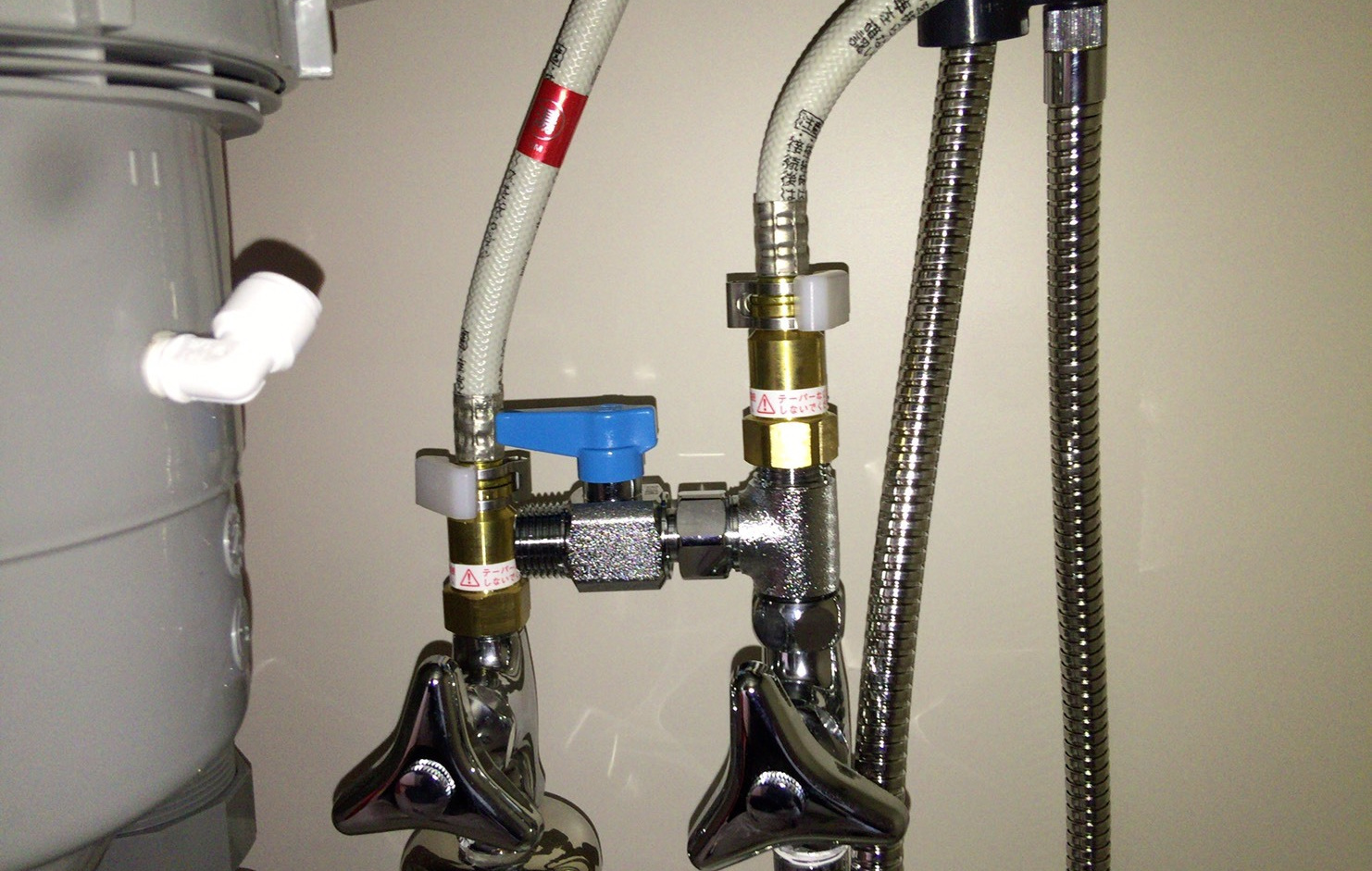

給水用の分岐栓ボールバルブを付けます。

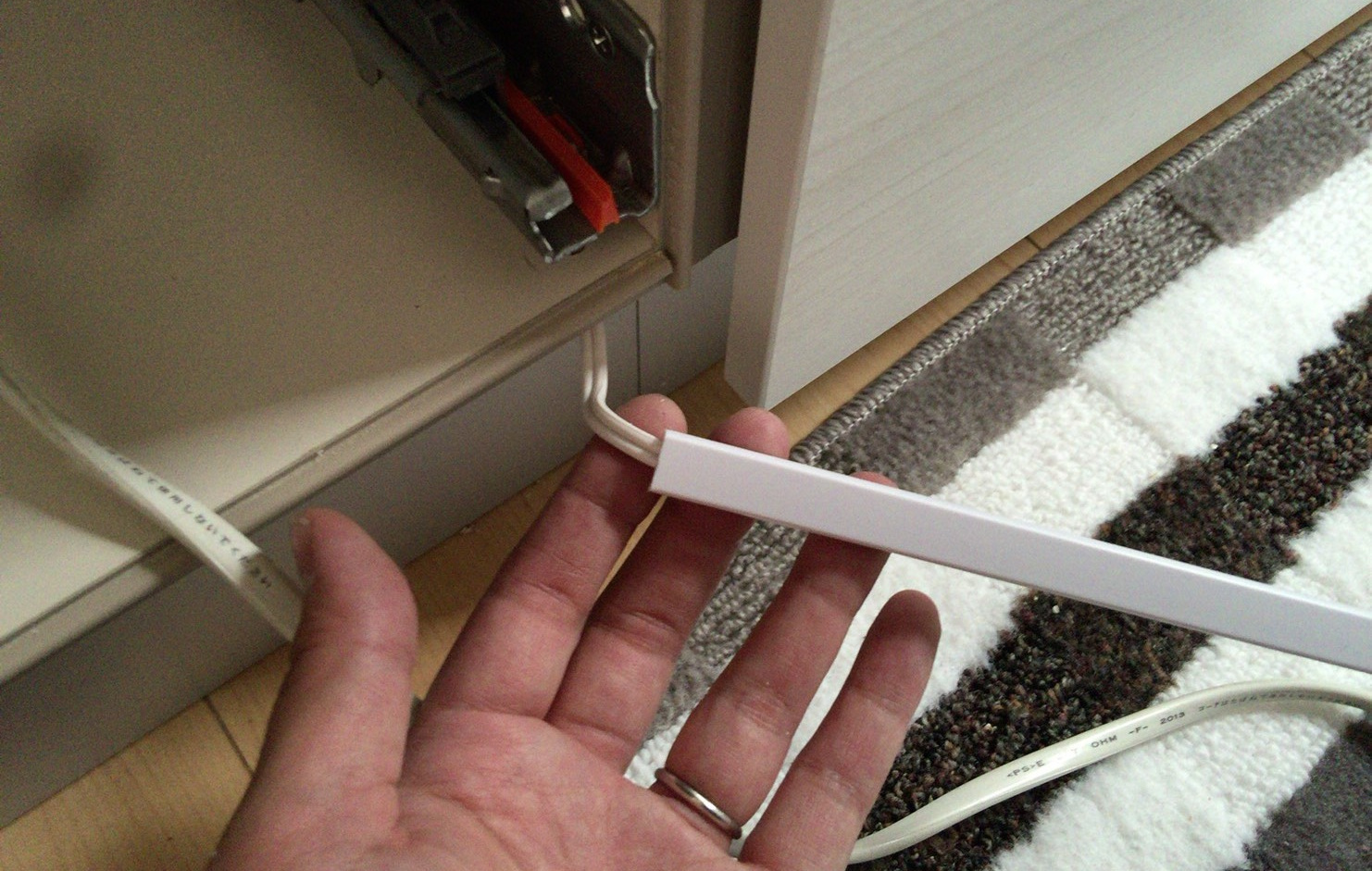

電源コード

浄水器用の電源を確保します



設置

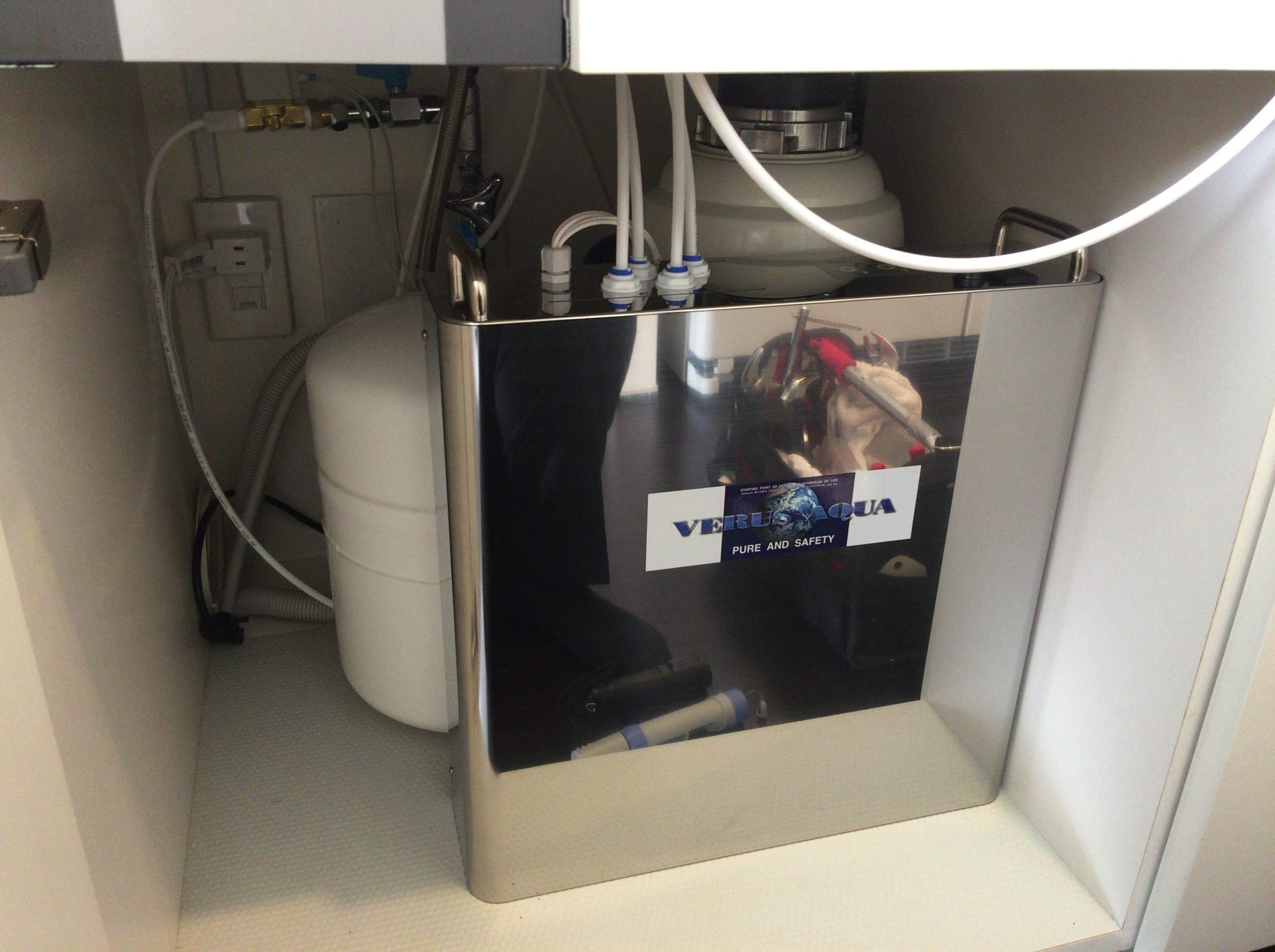

本体を引き戸奥へ設置します

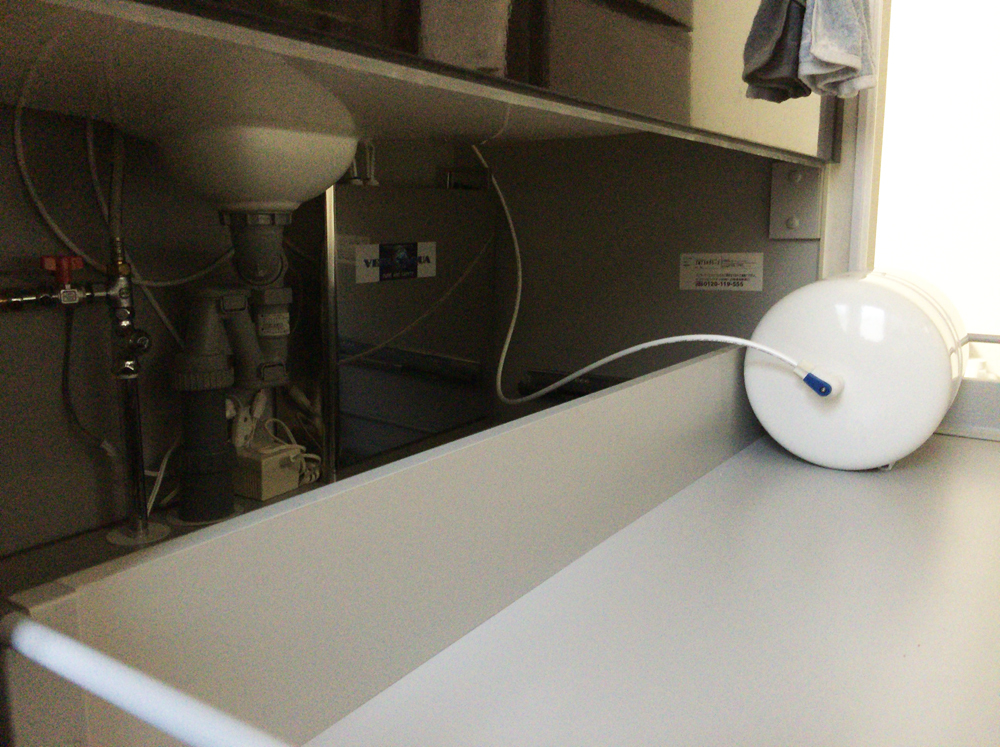

タンクに引き戸

タンクを引き戸部分に置き終了です。

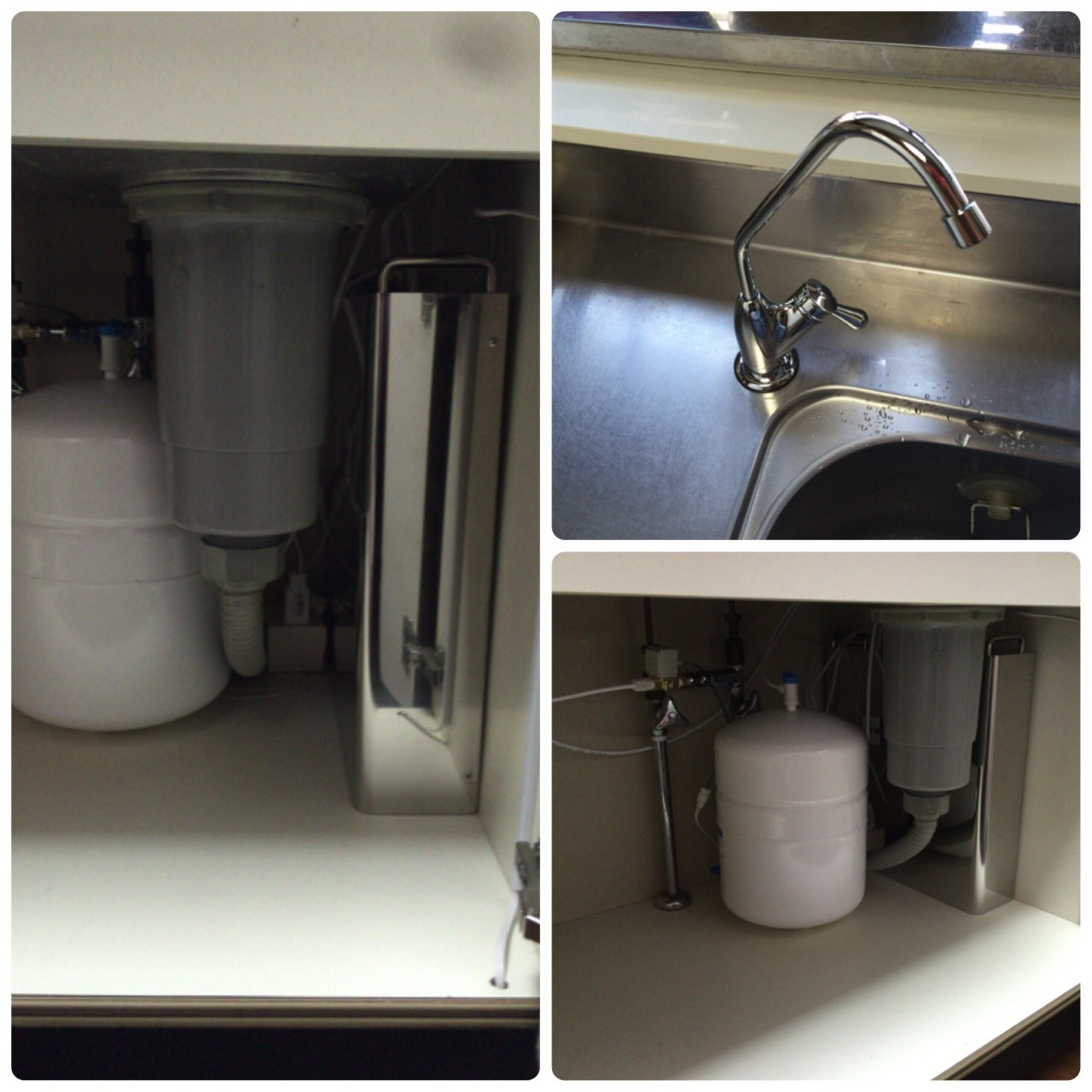

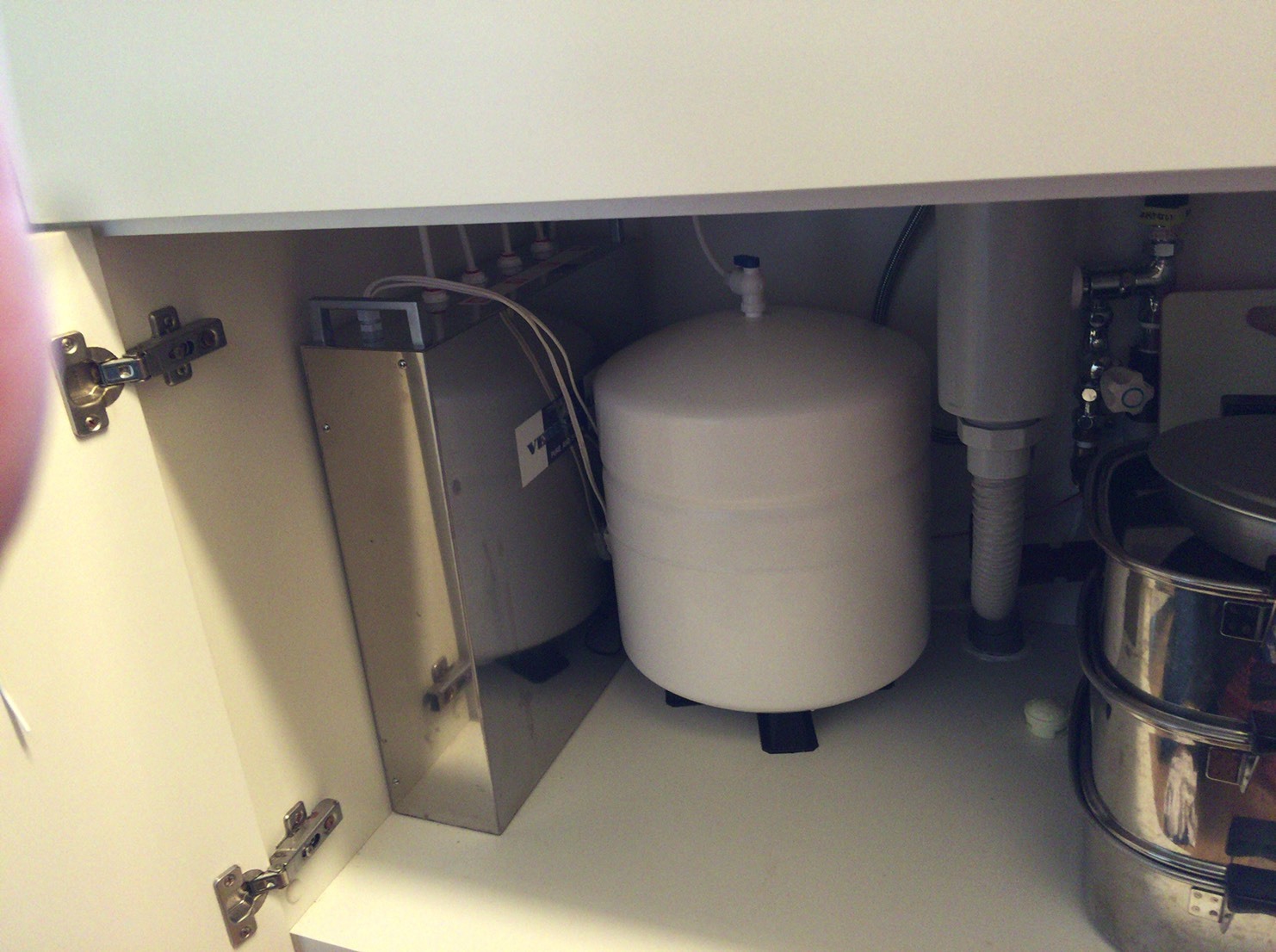

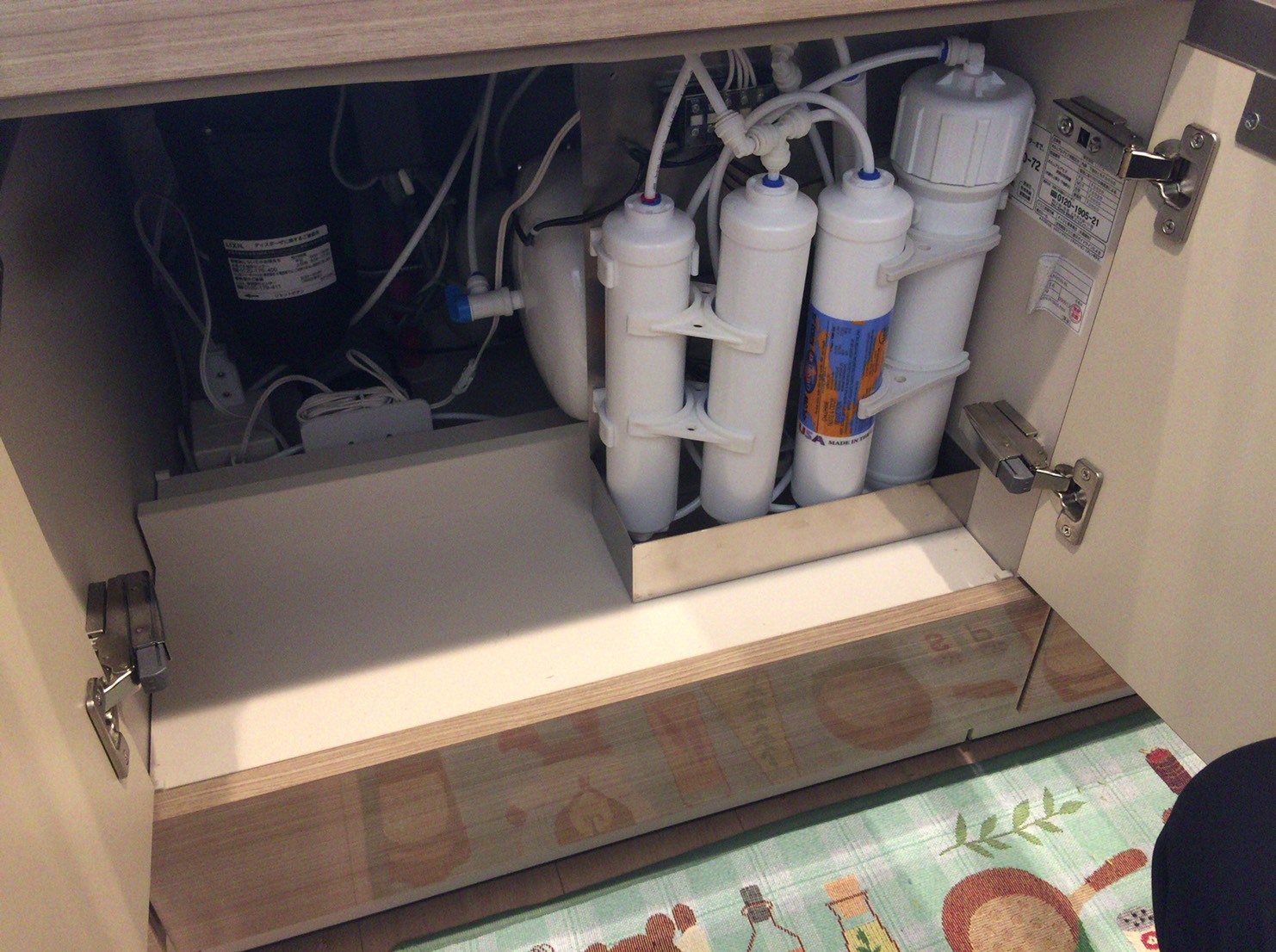

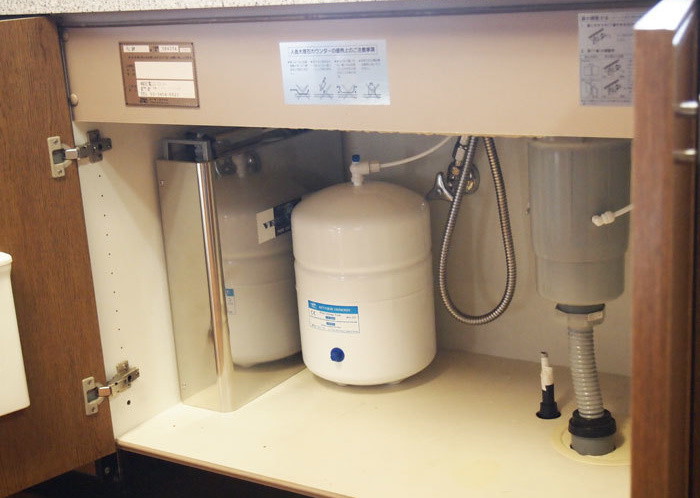

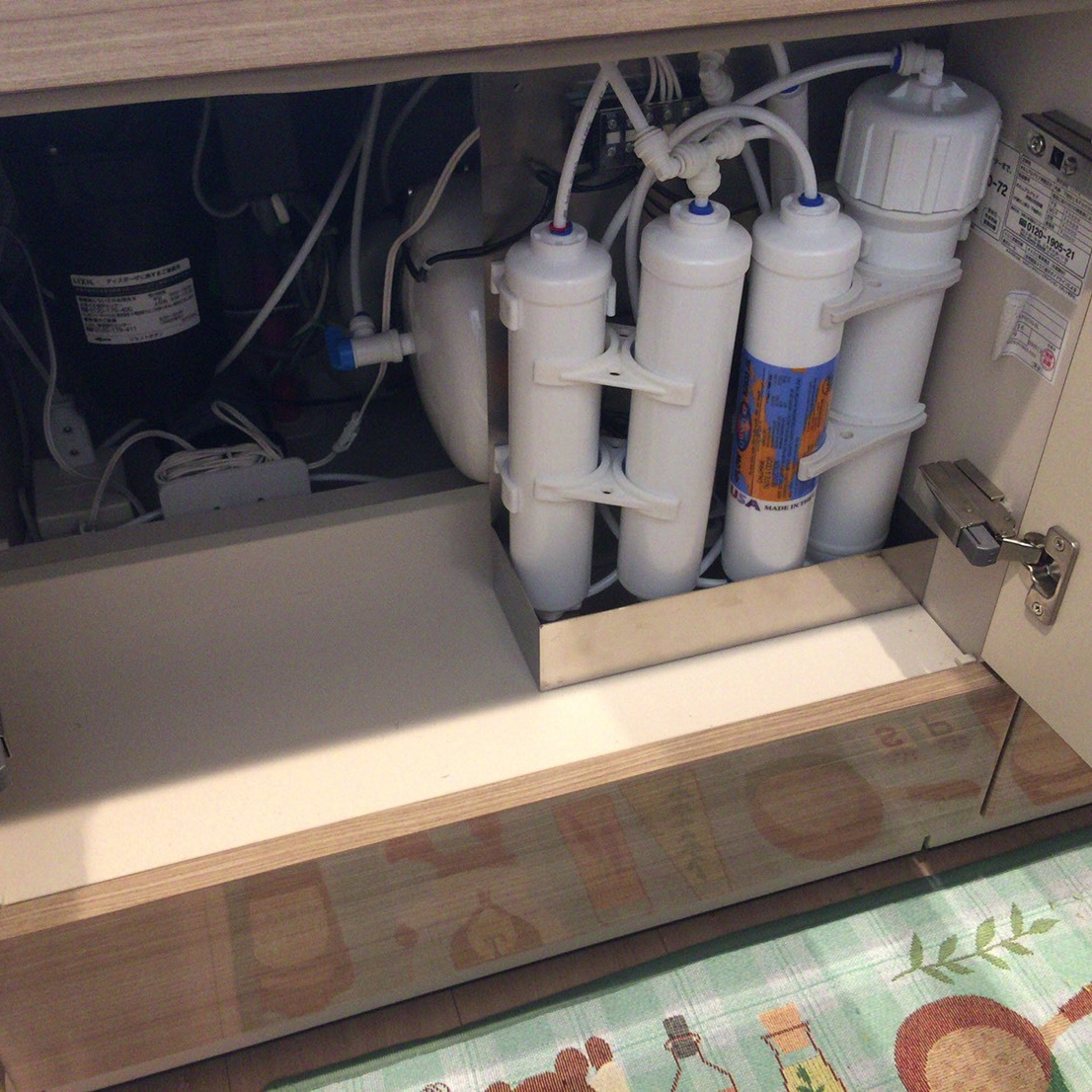

設置例~開き戸キッチン~

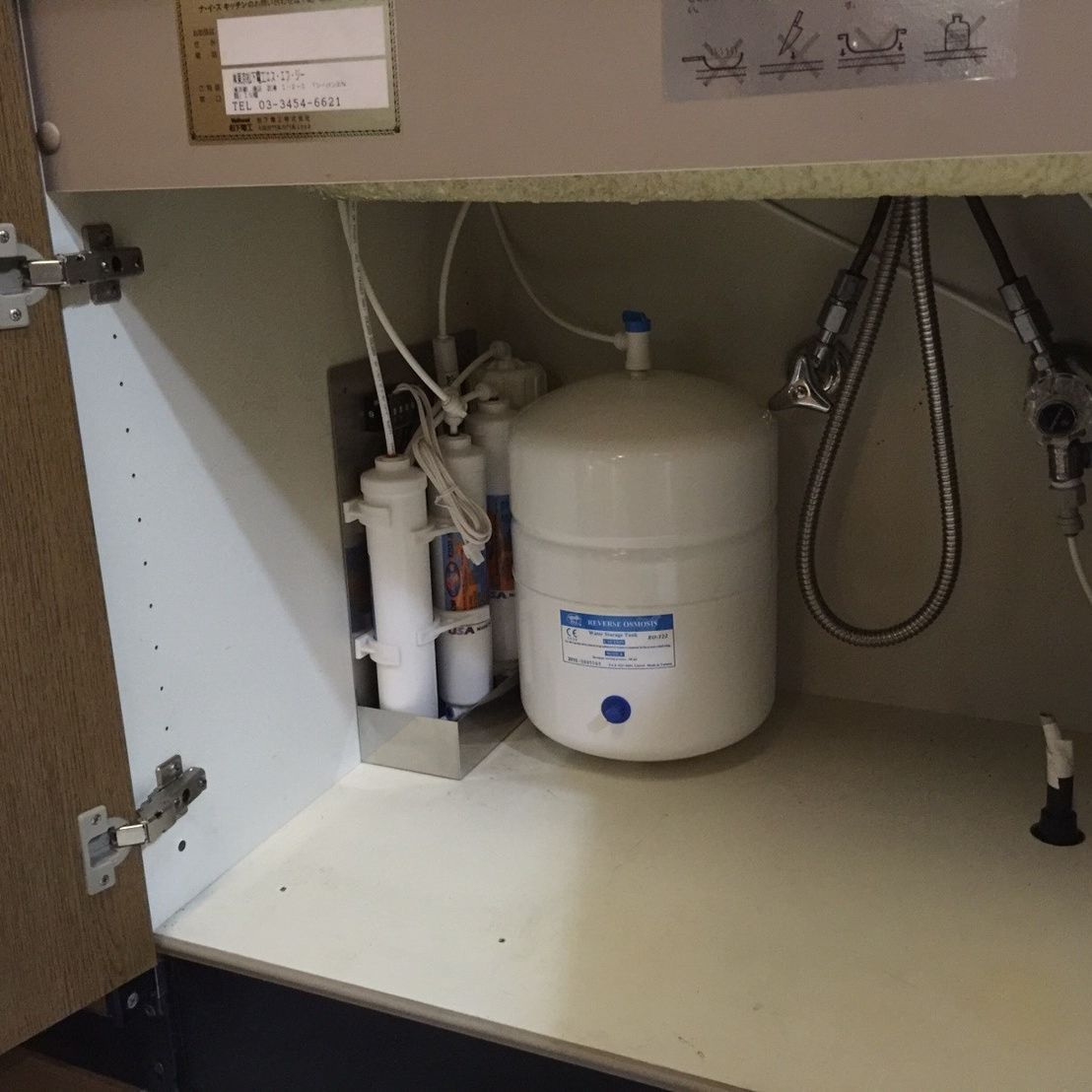

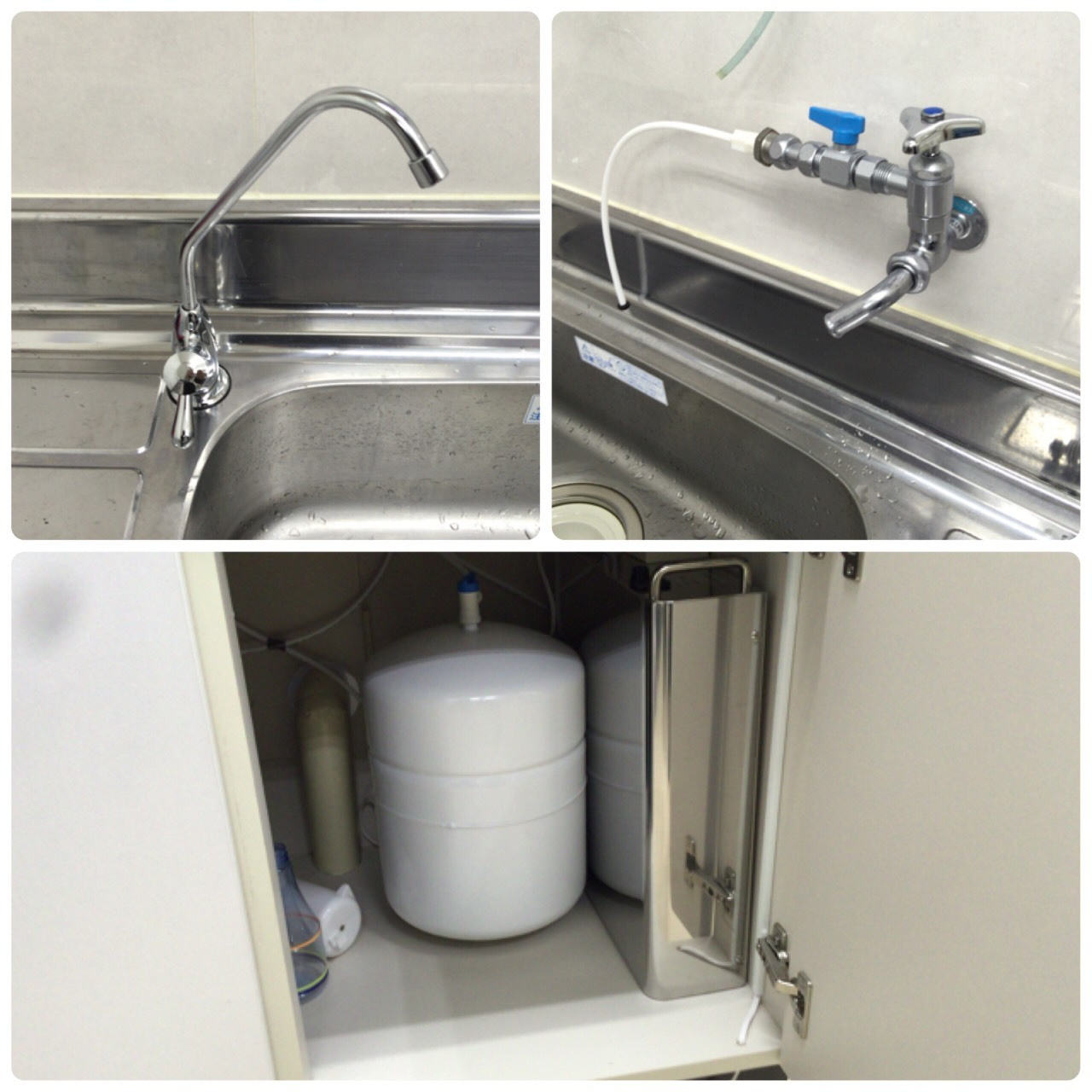

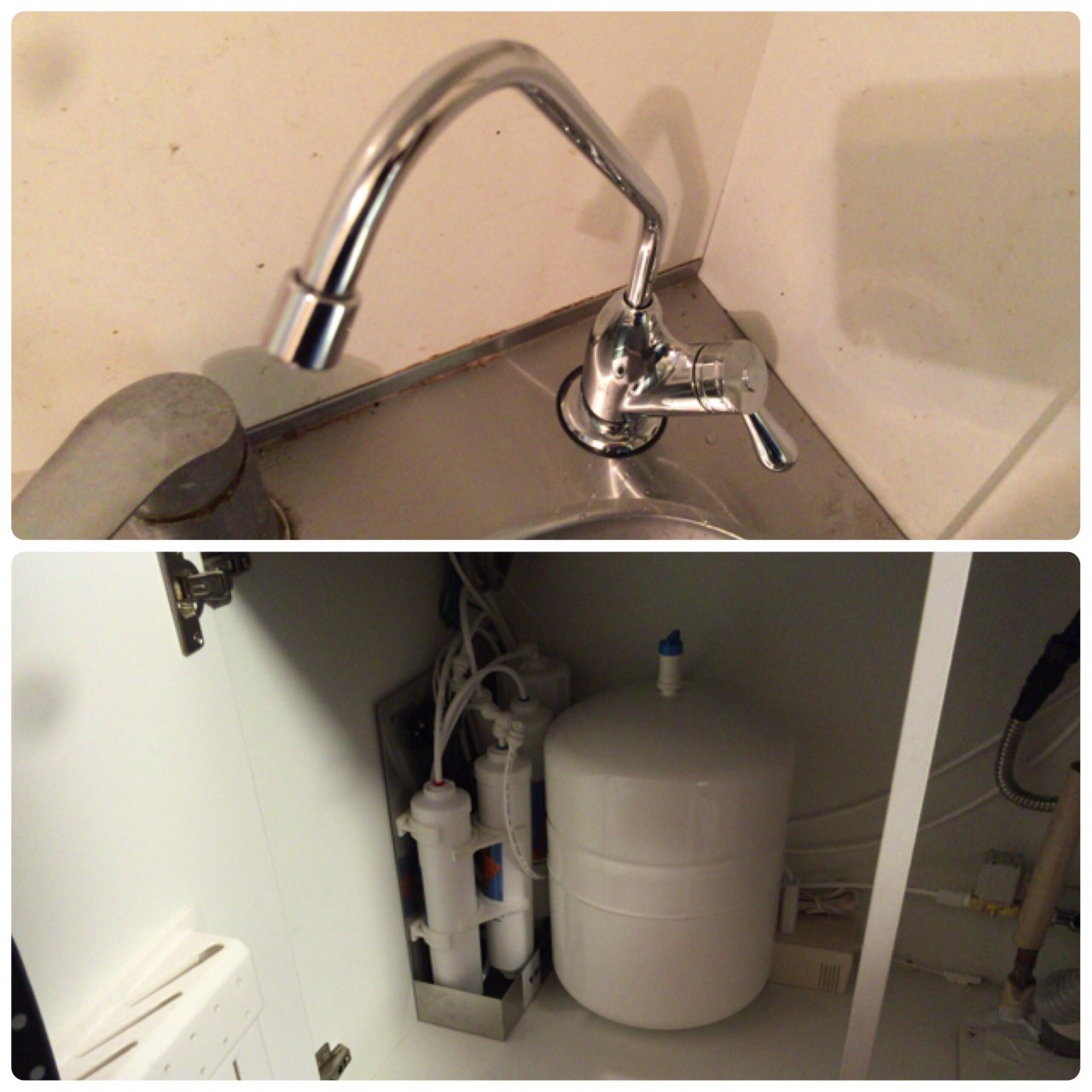

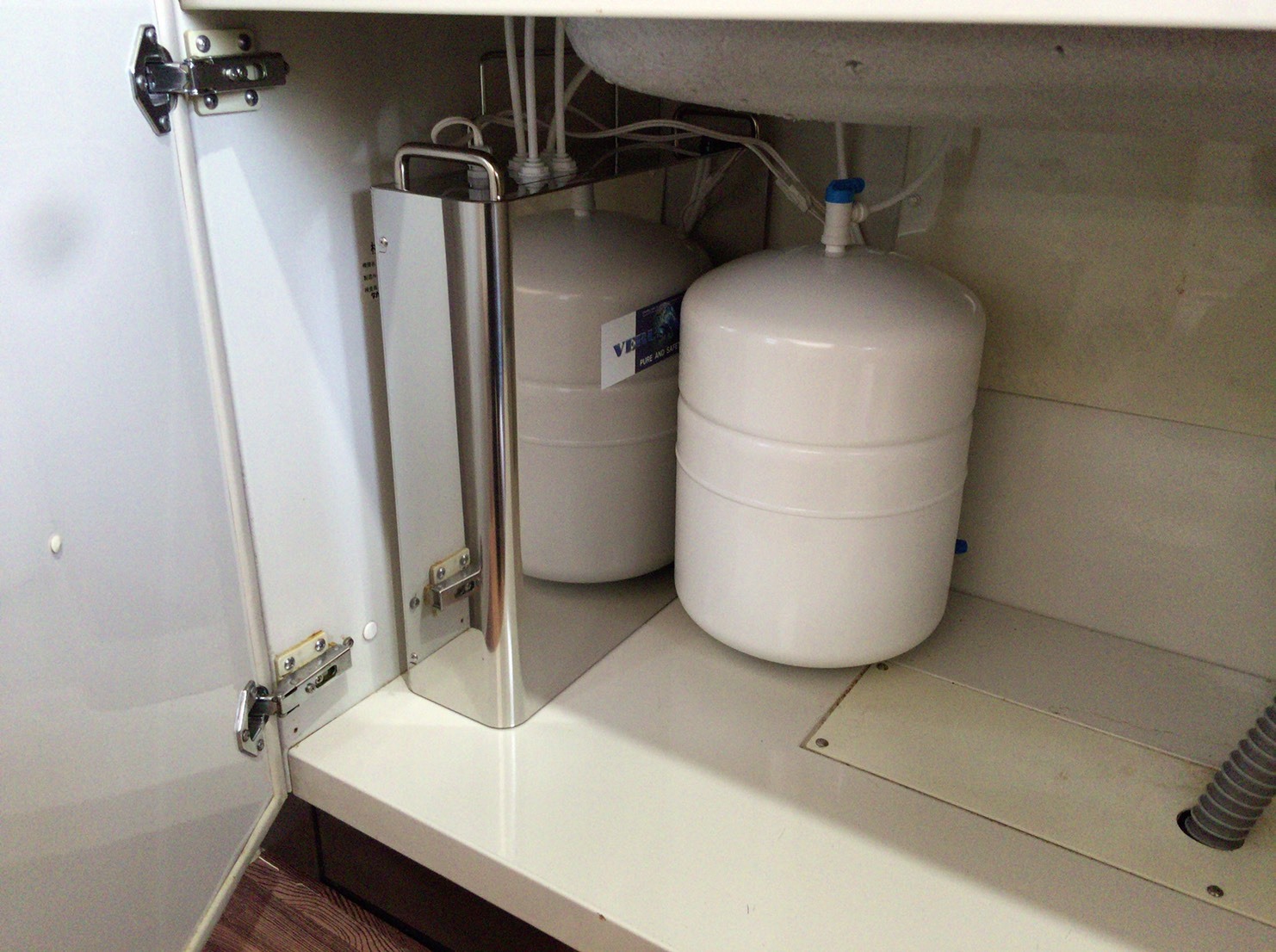

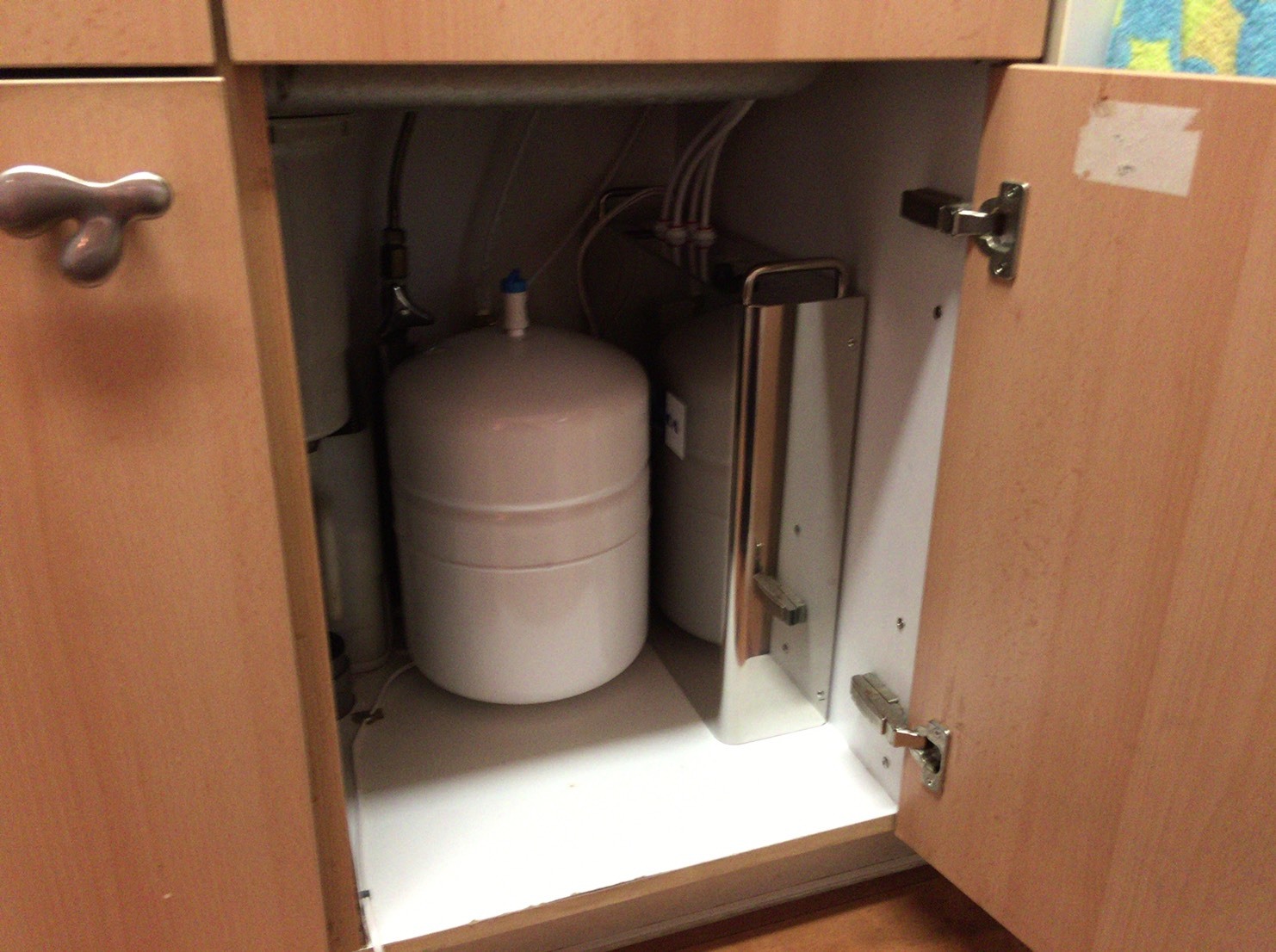

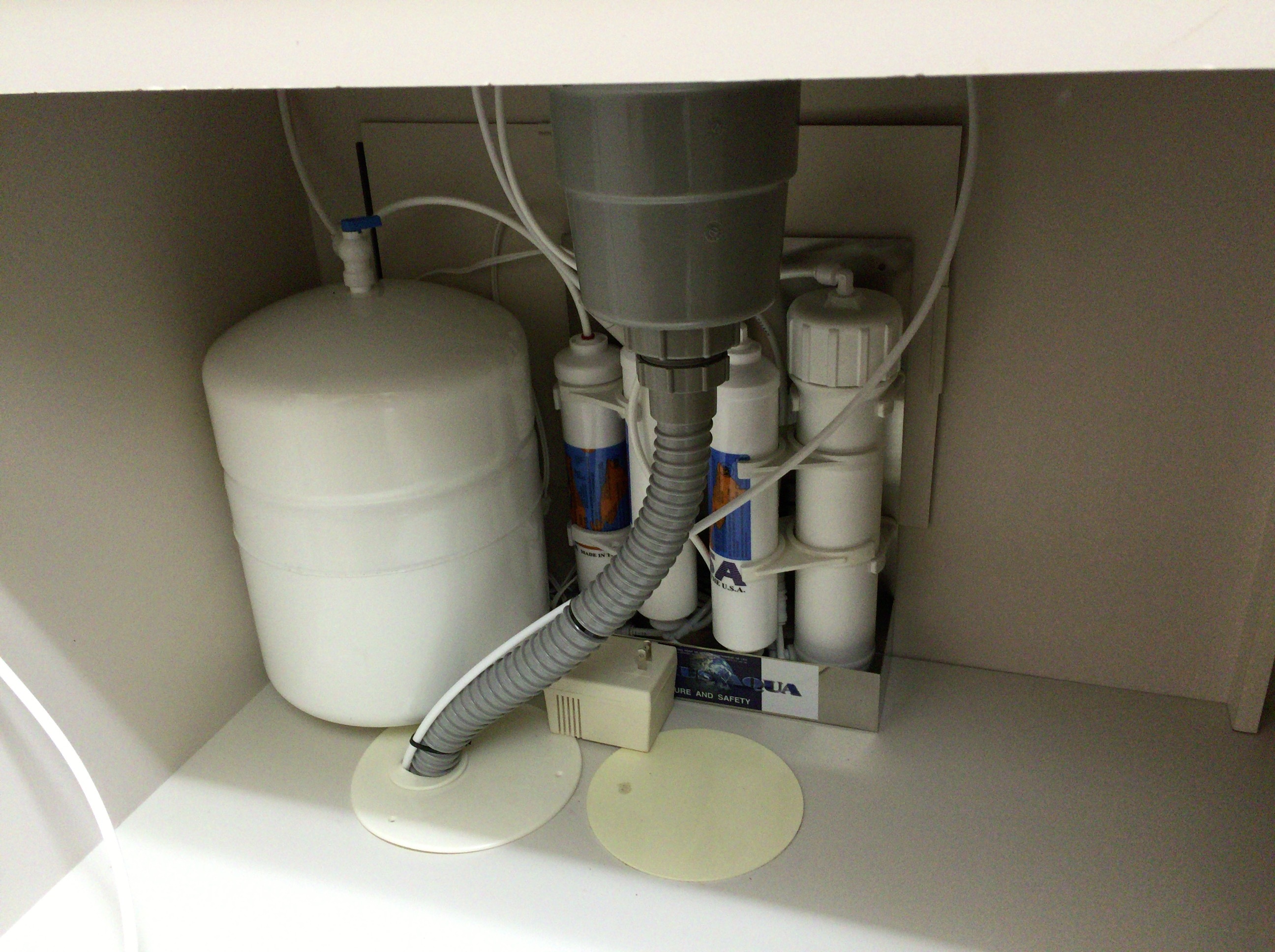

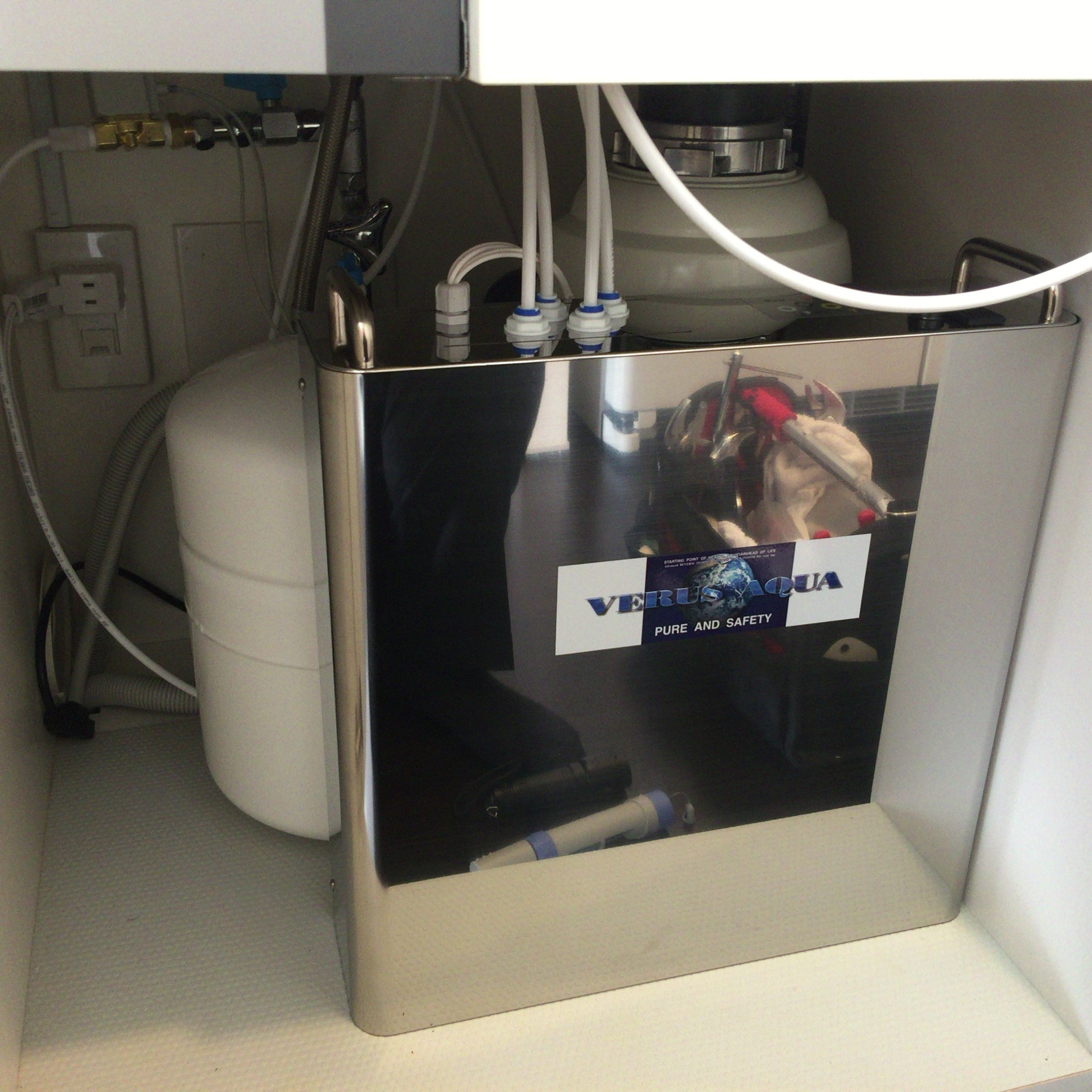

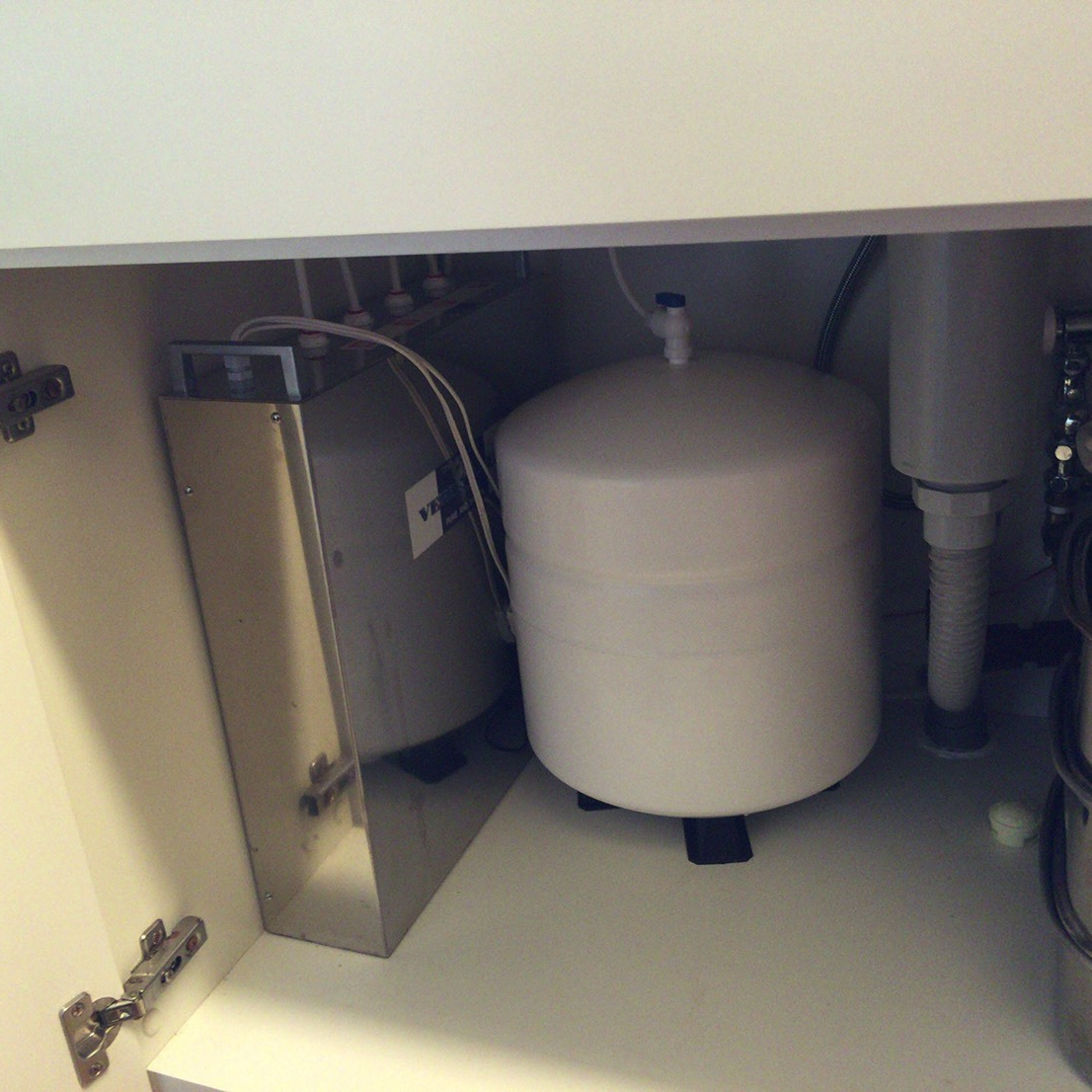

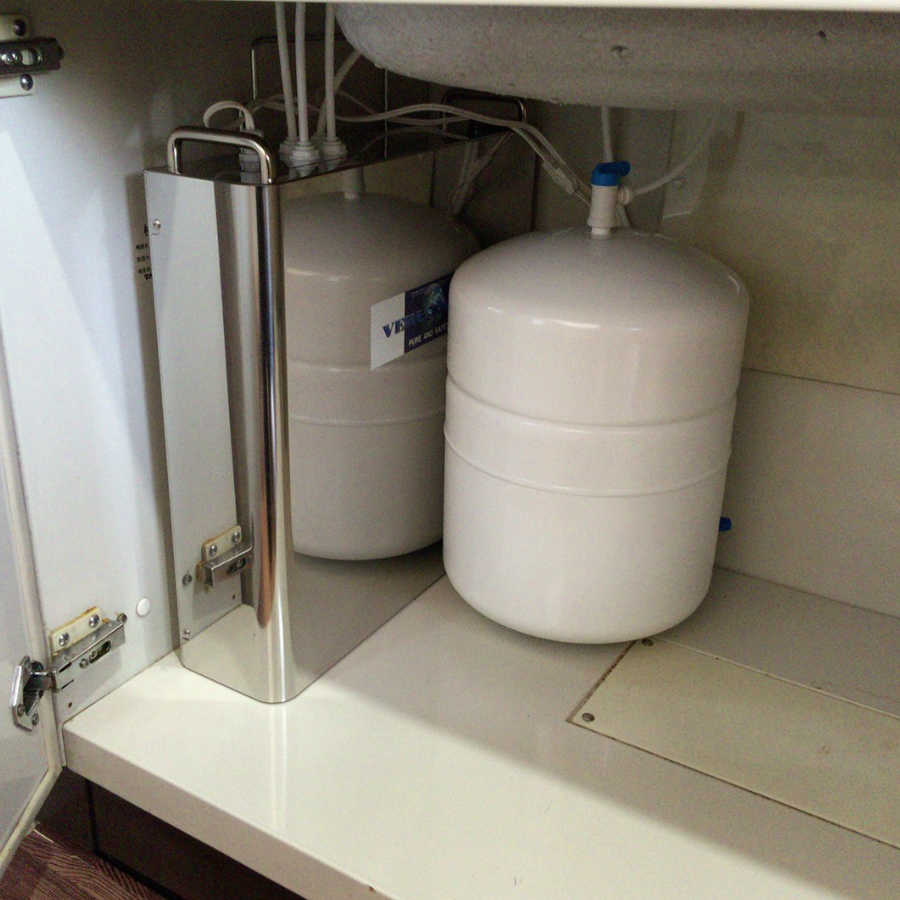

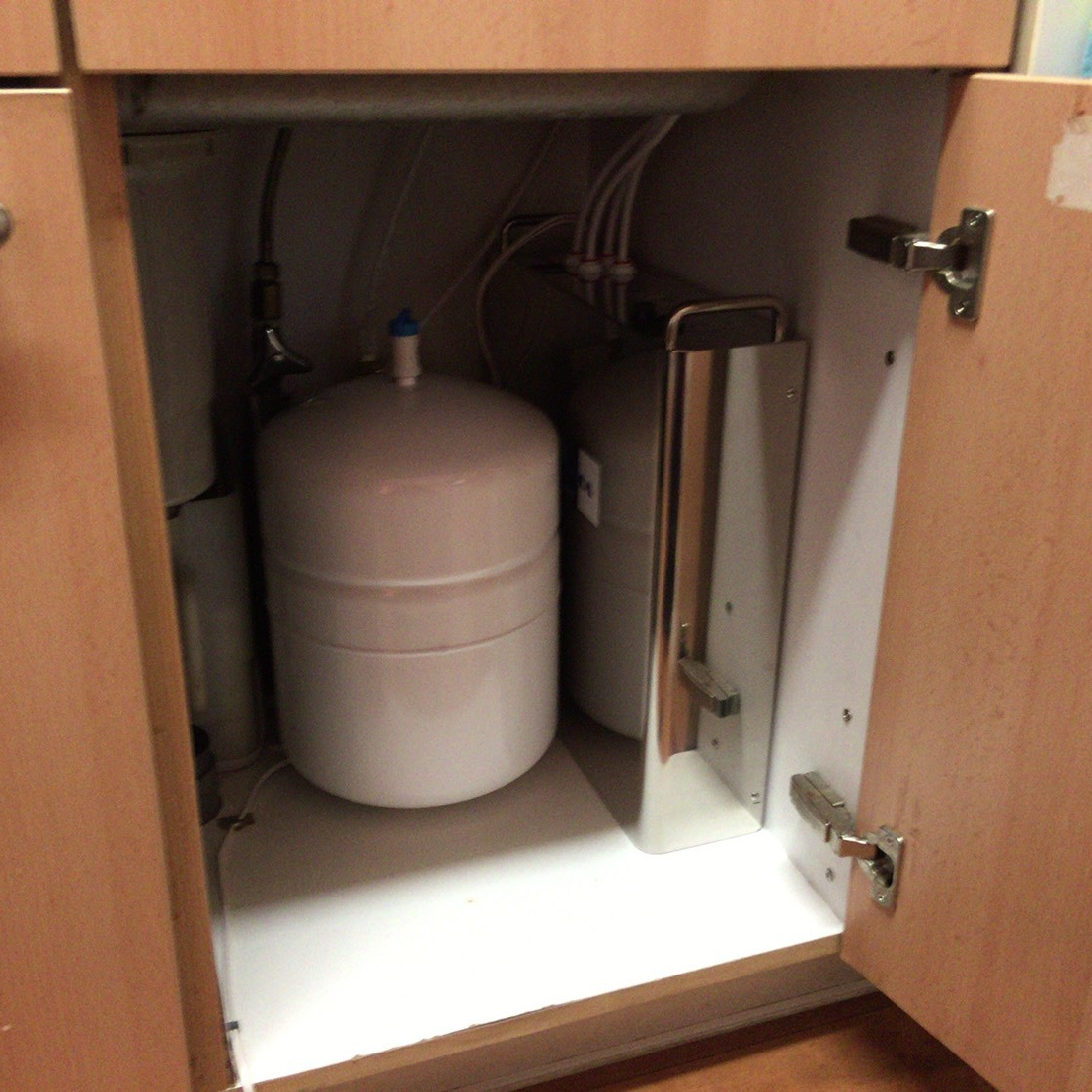

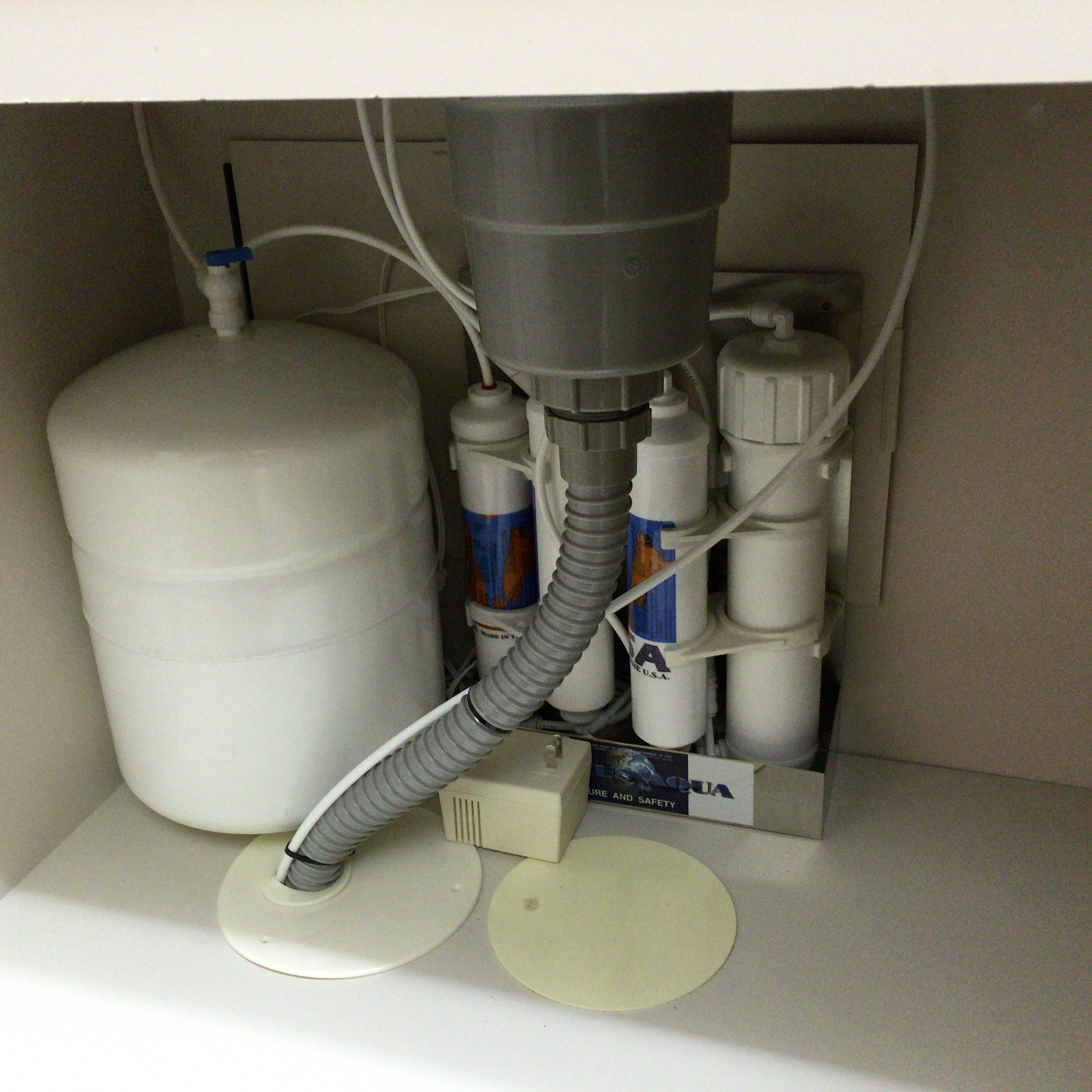

最もオーソドックスなキッチンである開き戸タイプの設置例です。開き戸の場合はどのタイプの逆浸透膜浄水器でも設置が可能ですが、シンク下のスペースや配管設備などによっては設置出来ない場合もありますので、よくご確認をお願い致します。

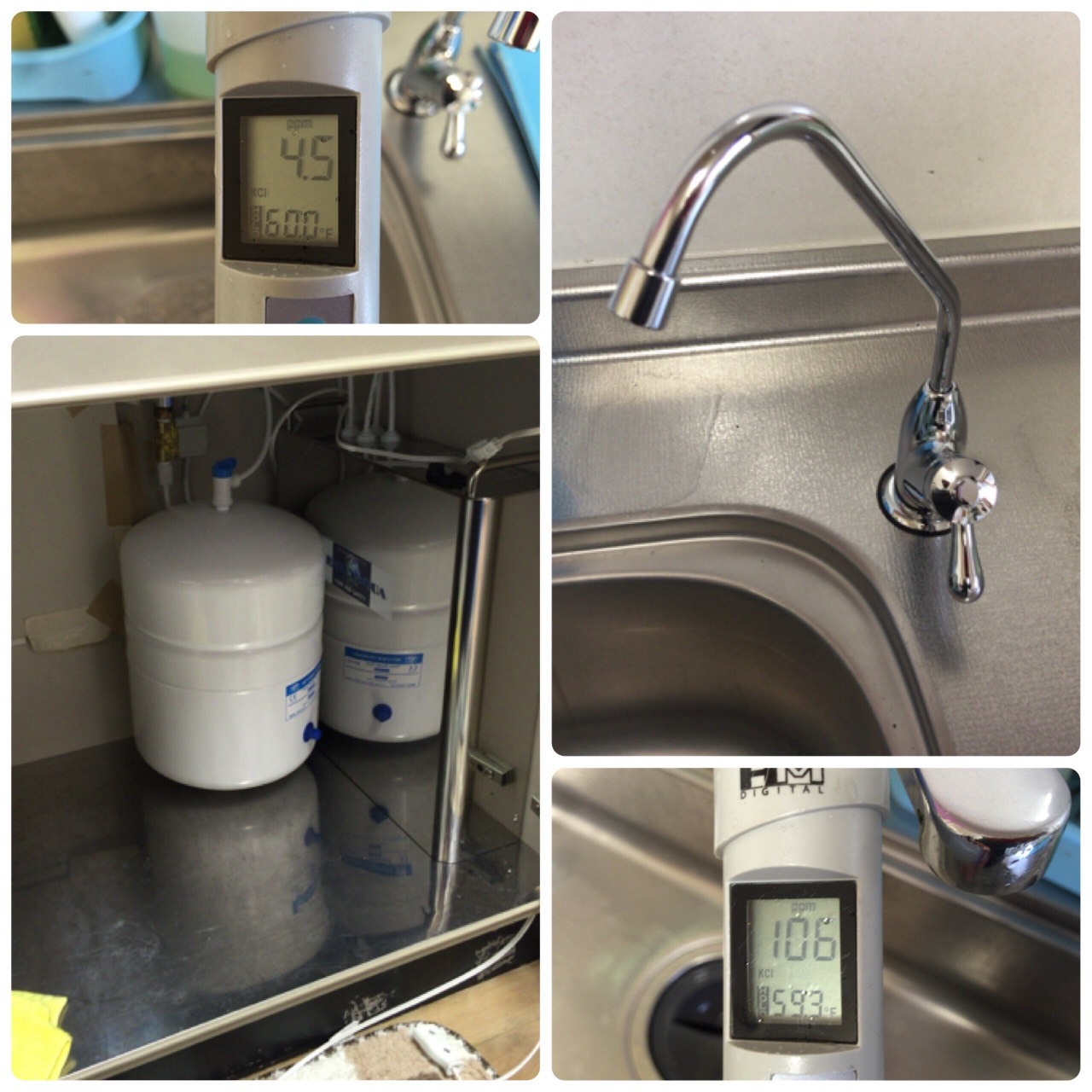

RO浄水器

設置例6

設置例8

設置例10

設置例12

設置例14

設置例17

設置例22

設置例24

設置例26

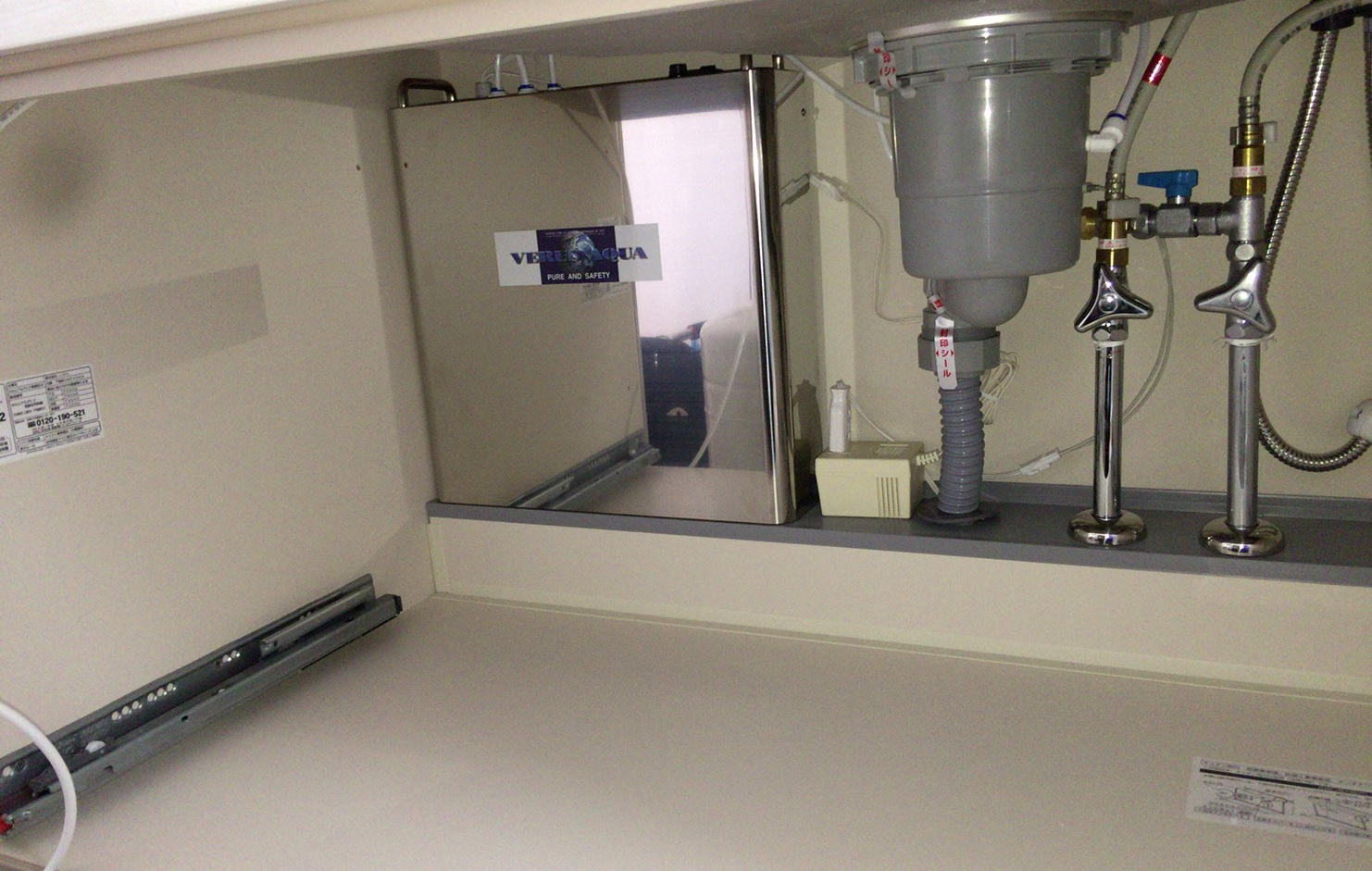

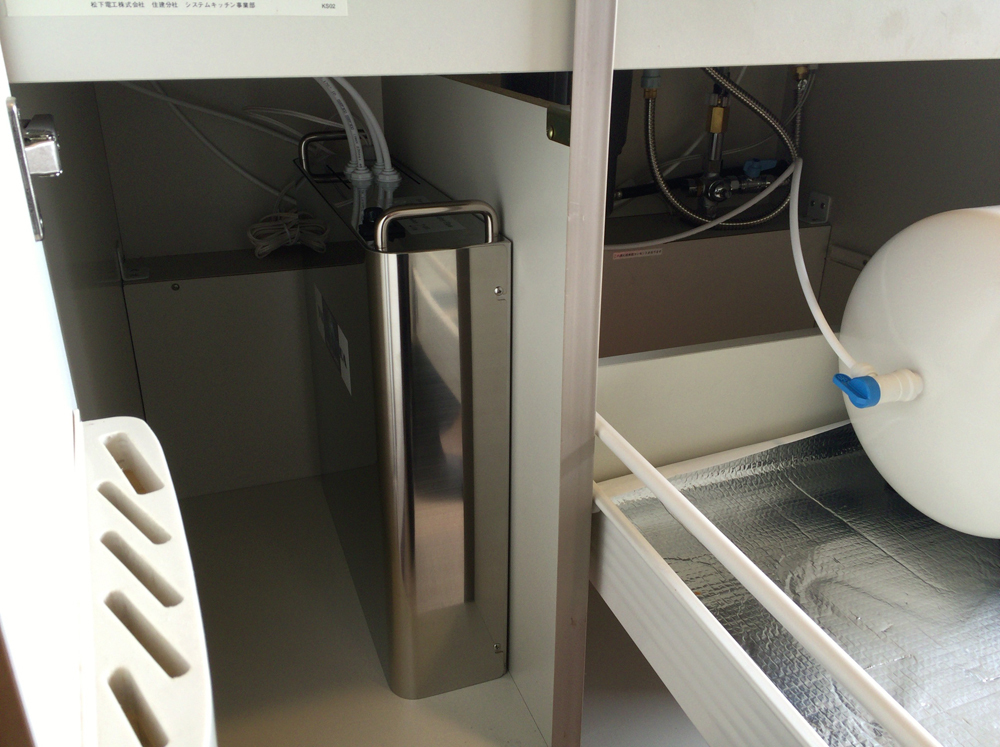

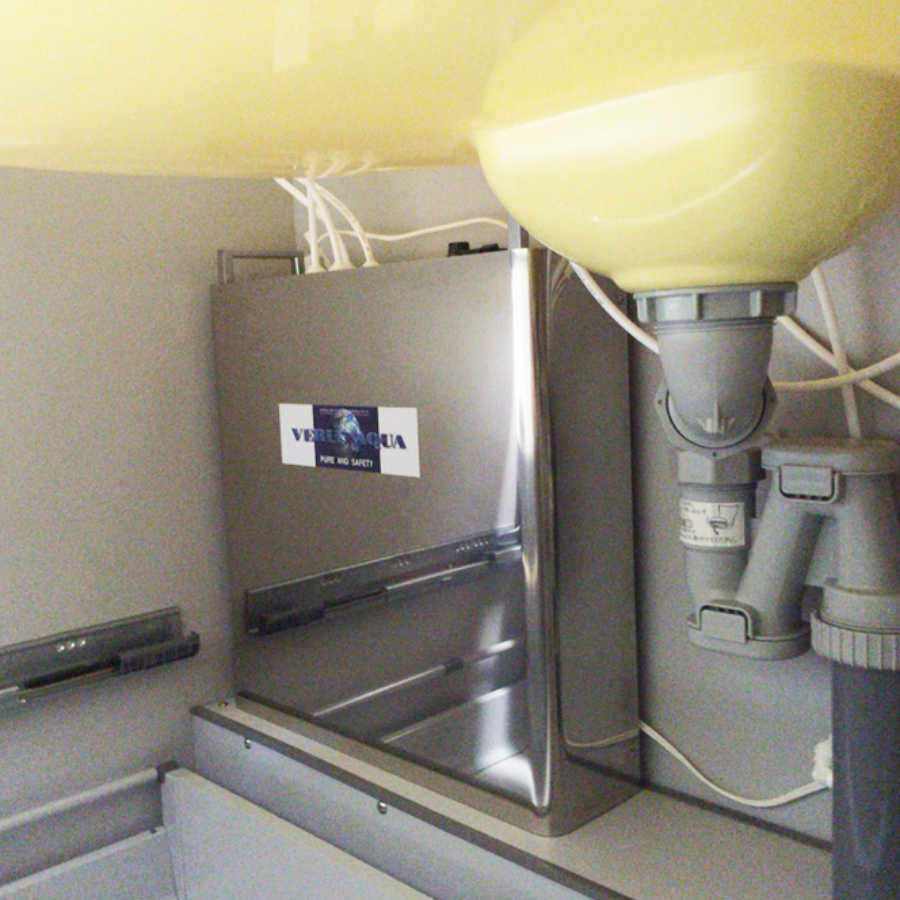

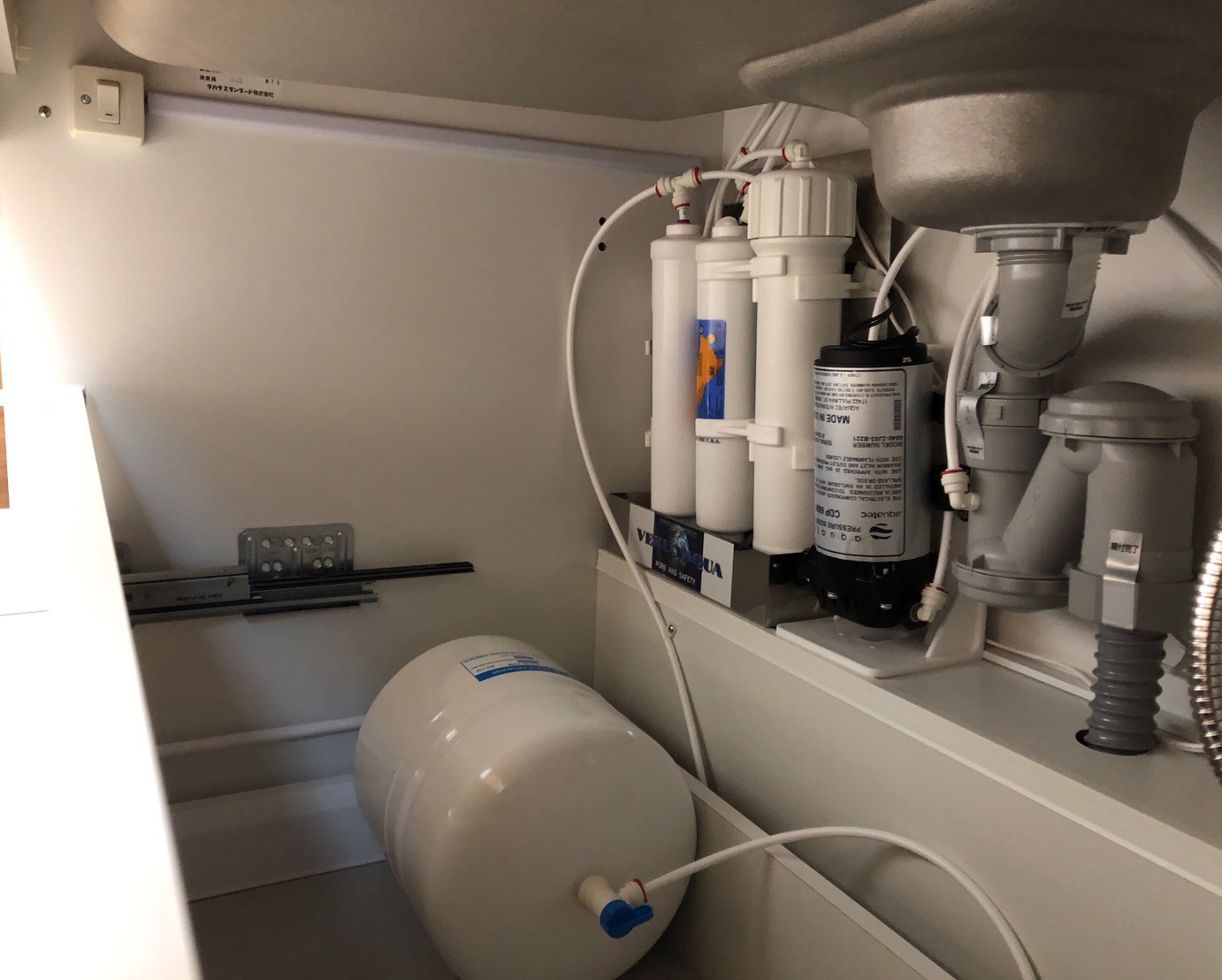

設置例~引き戸式キッチン~

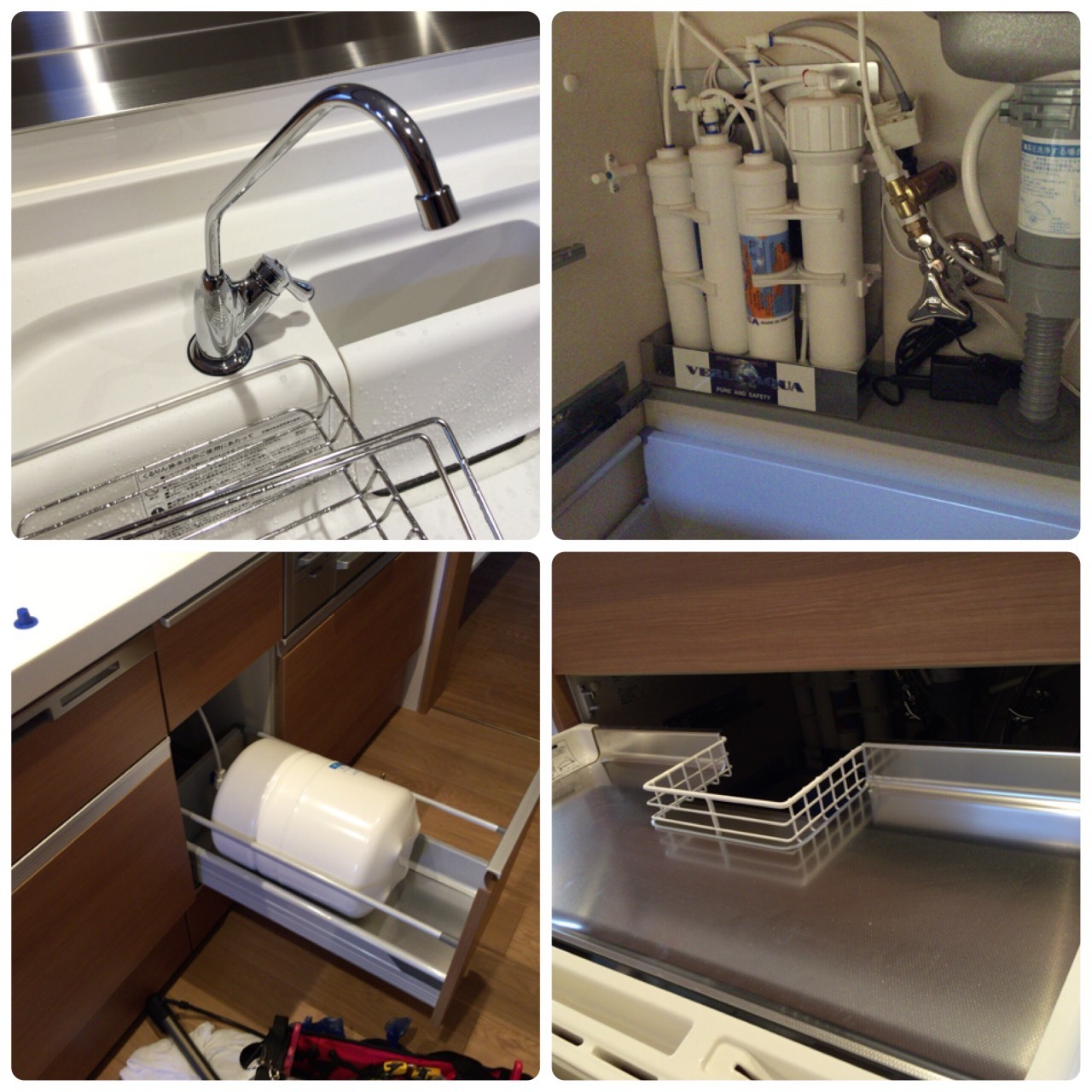

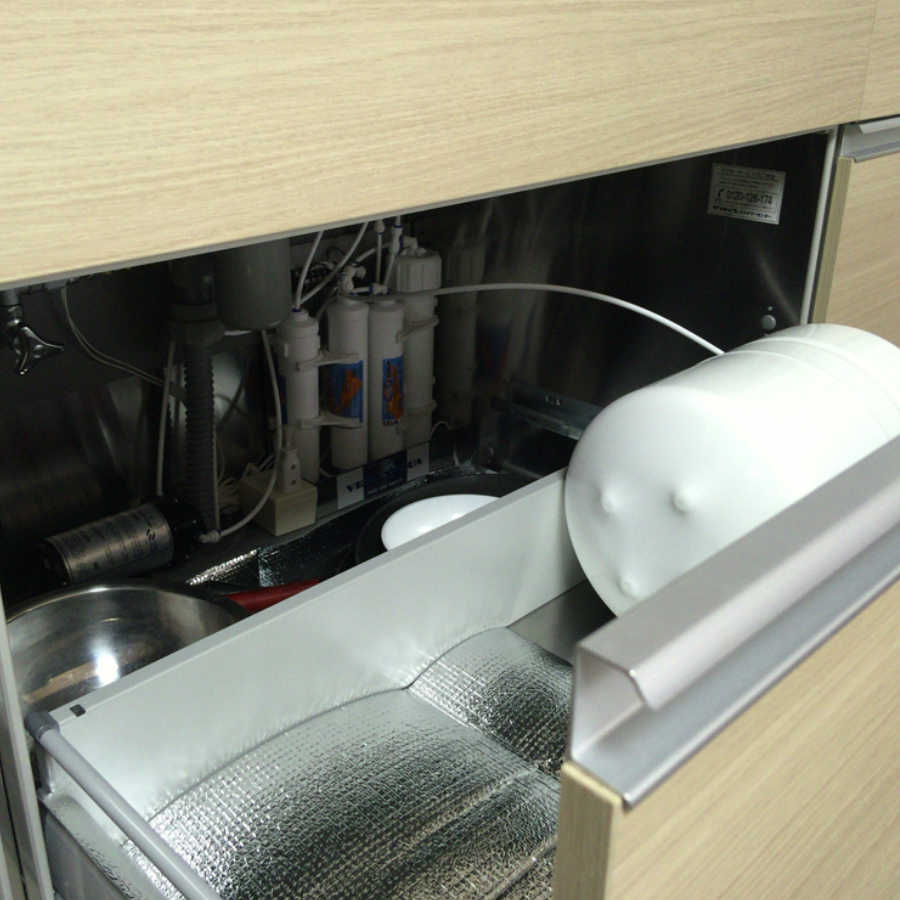

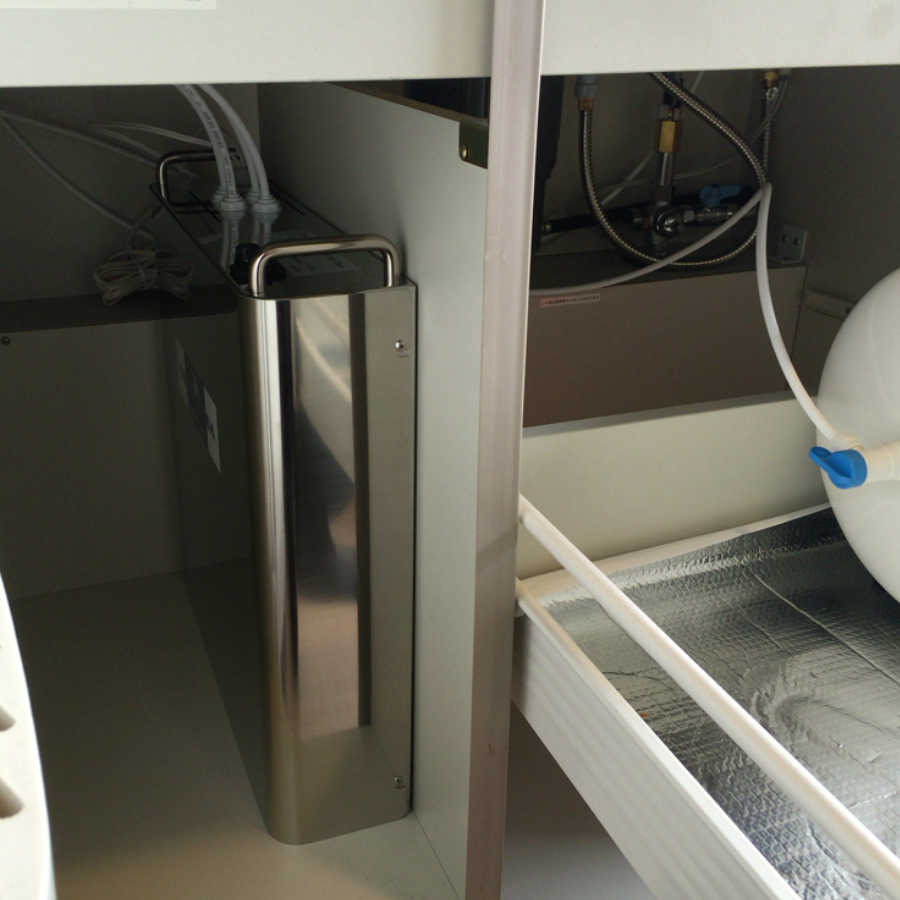

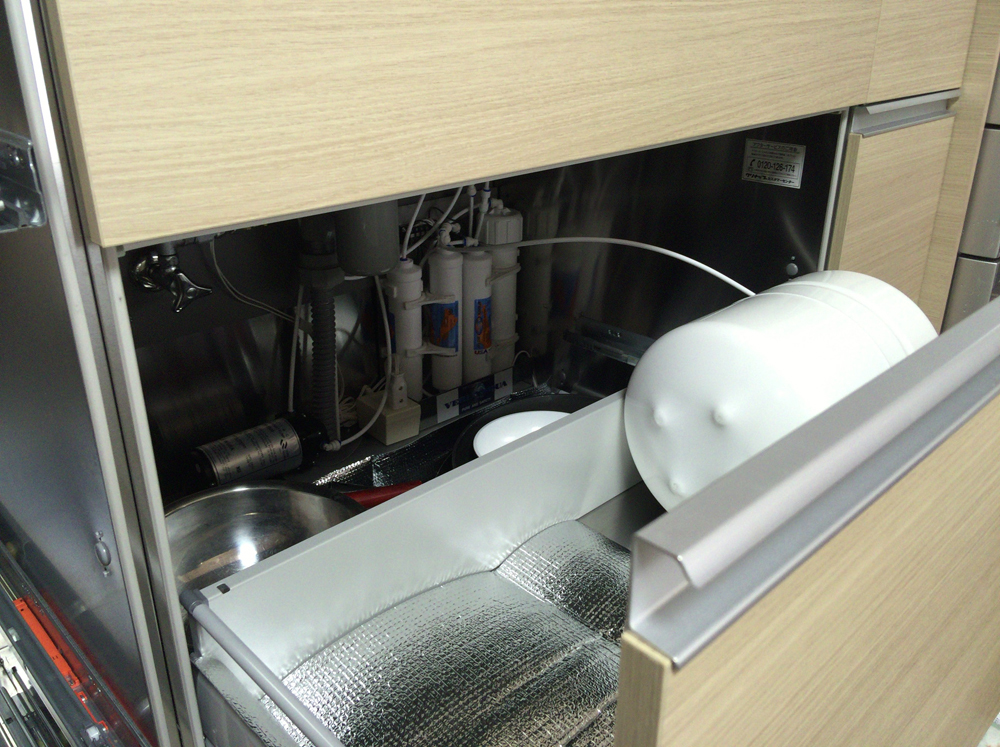

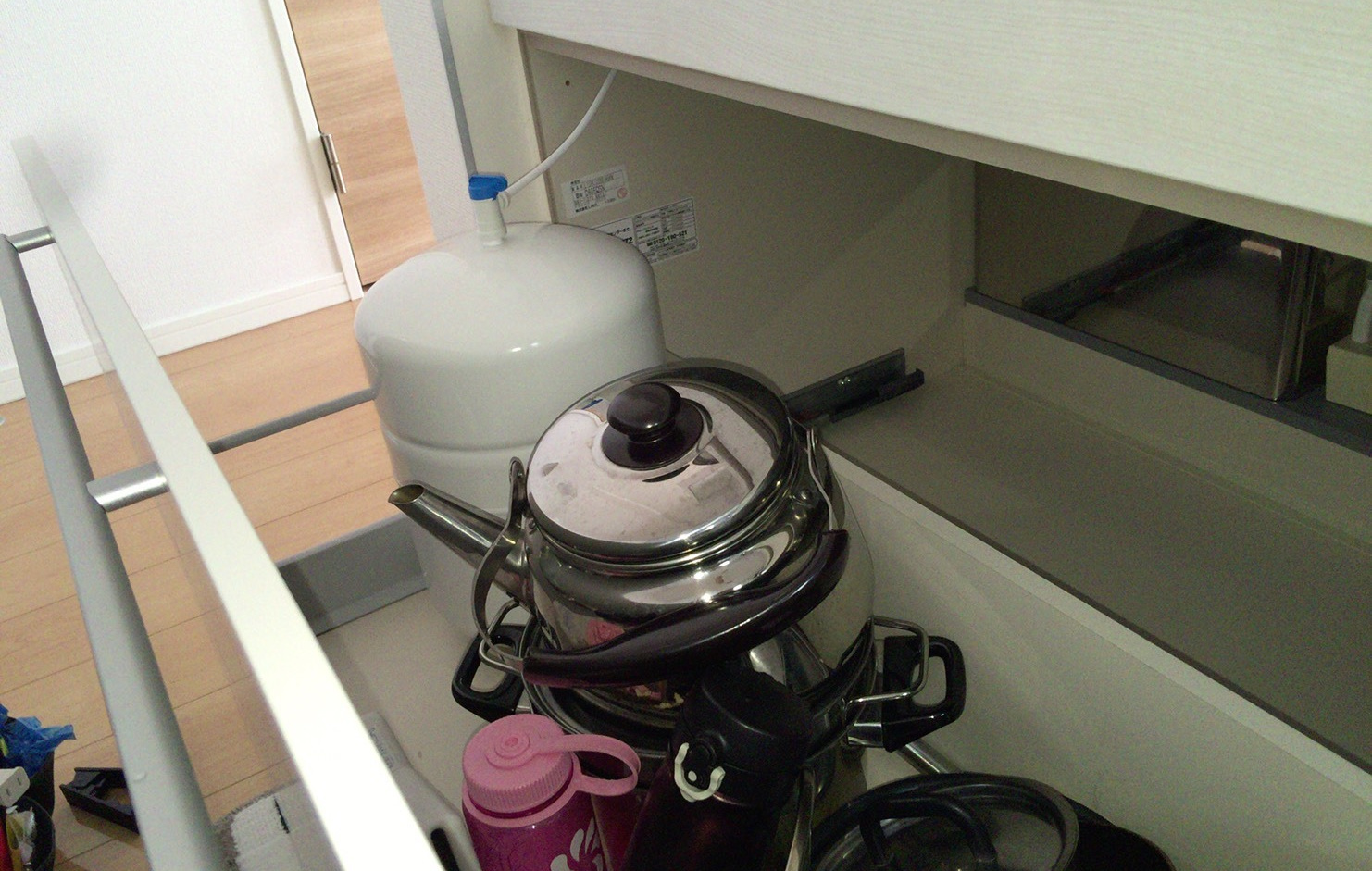

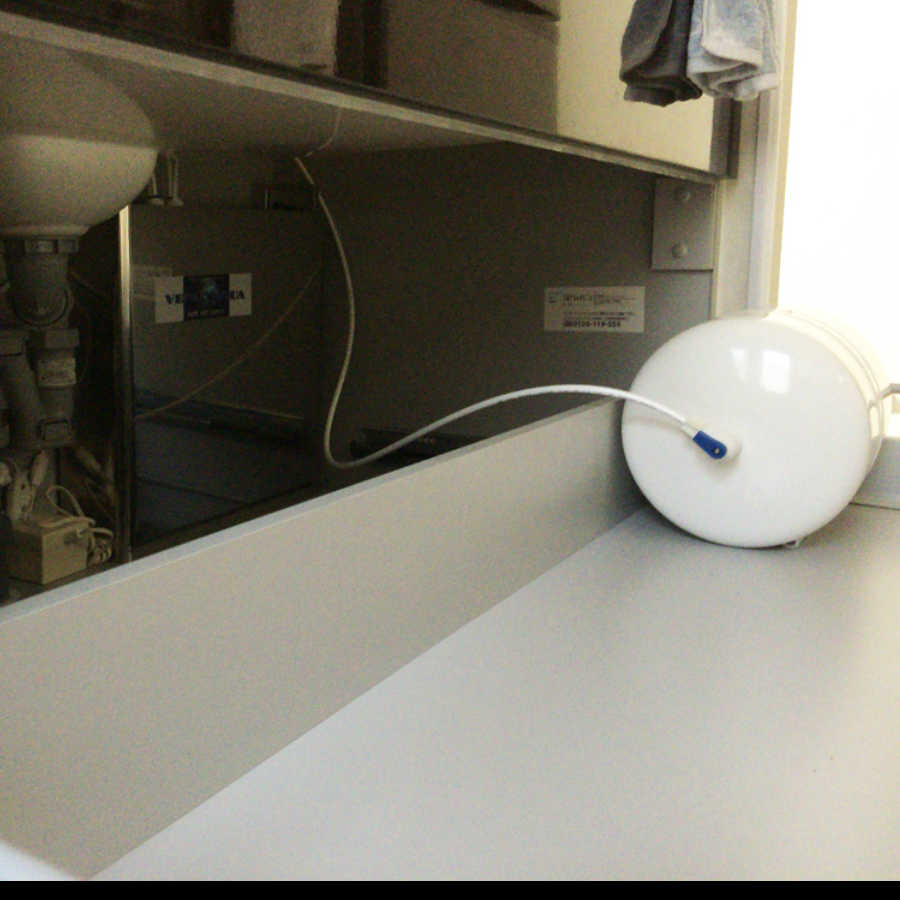

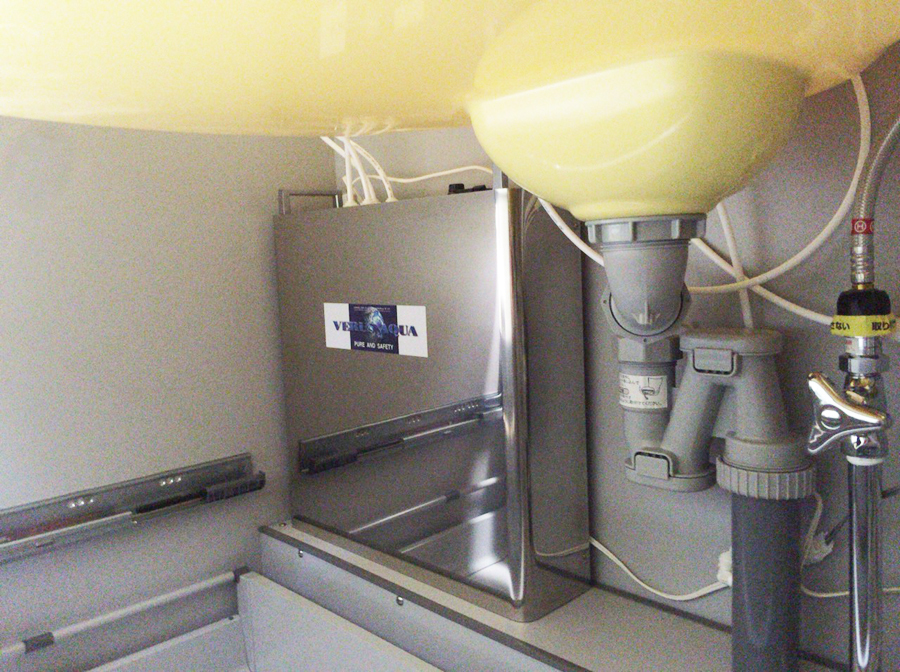

最近増えてきた引き戸式のシステムキッチンへの設置例です。引き戸の場合は引き出しの奥に本体を設置して、タンクは引き出しの中に設置するのが多い施行例になります。ご購入の際は、事前に引き戸のタイプやサイズ、水道管の立ち上がり位置などが重要になりますので、ご相談ください。新築やリフォームなどでこれからキッチンを入れる場合は浄水器用の電源をシンク下に設置するとスムーズに逆浸透膜浄水器の設置ができます。

設置例1

設置例6

設置例8

設置例10

設置例12

設置例14


設置例~賃貸物件など~

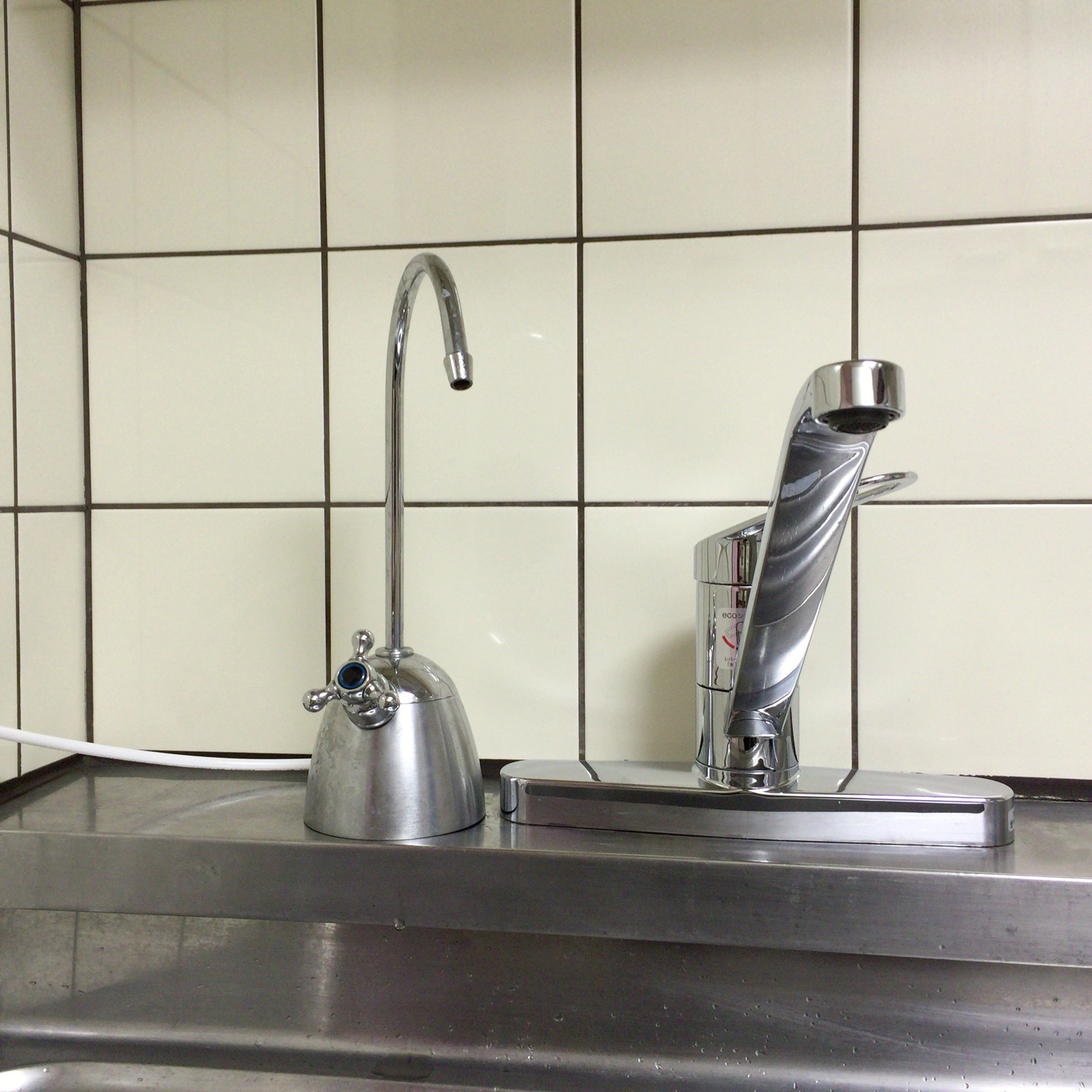

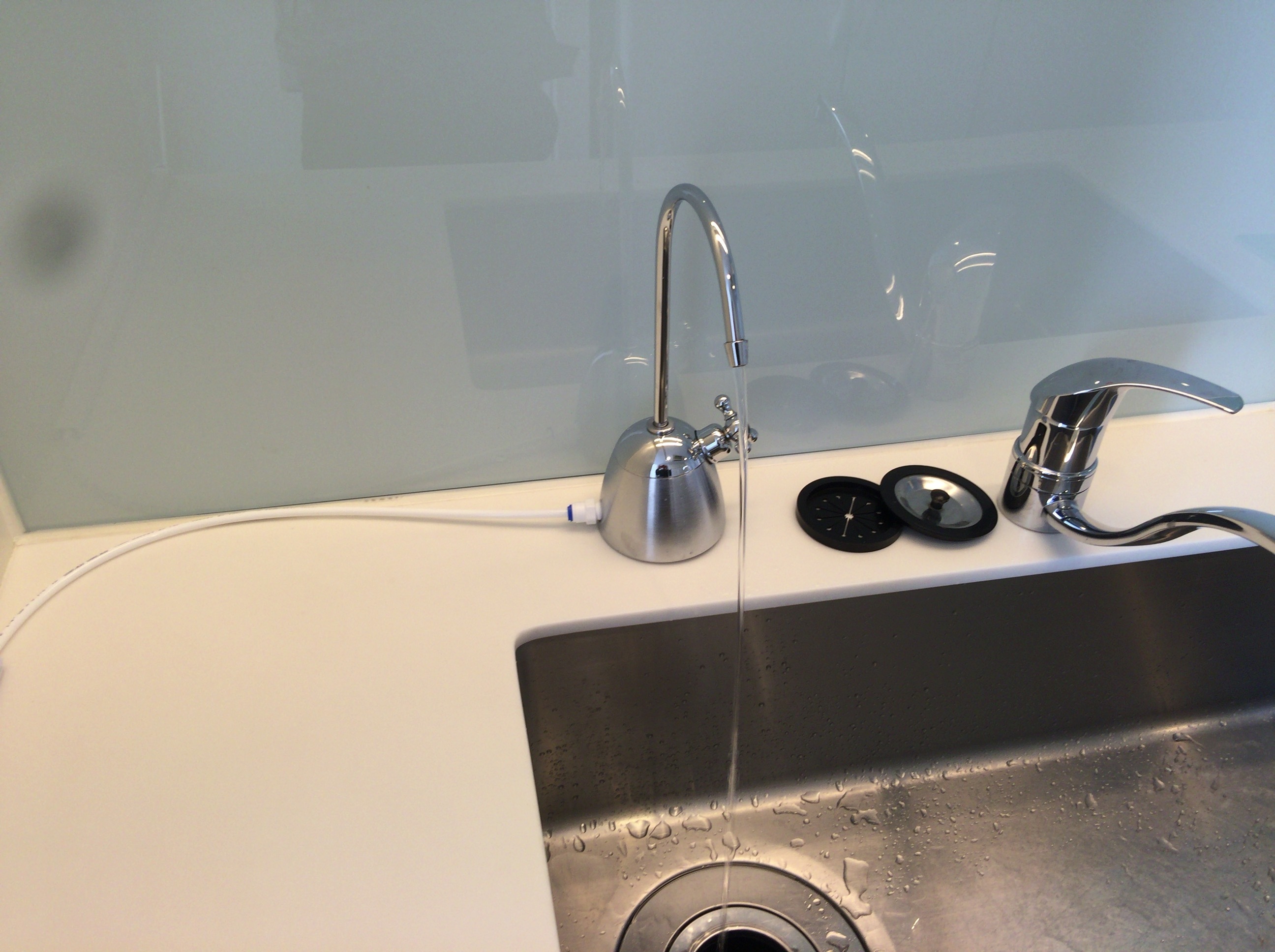

アパートやマンションなどの賃貸物件では逆浸透膜浄水器の設置するための蛇口用の穴・排水用の穴を空ける工事ができない場合がほとんでです。その場合はRO水専用の置き型の蛇口を使用することで設置することが出来ます。その他排水に関しても見える場所にチューブが出てしまいますが、シンクに直接流し込む、又は排水口にジャバラ管を使用しているキッチンの場合は排水口にチューブを差し込みます。その他、賃貸物件の場合はご不安な点もあるかと思いますが、設置自体は可能となりますので、ぜひご相談ください。

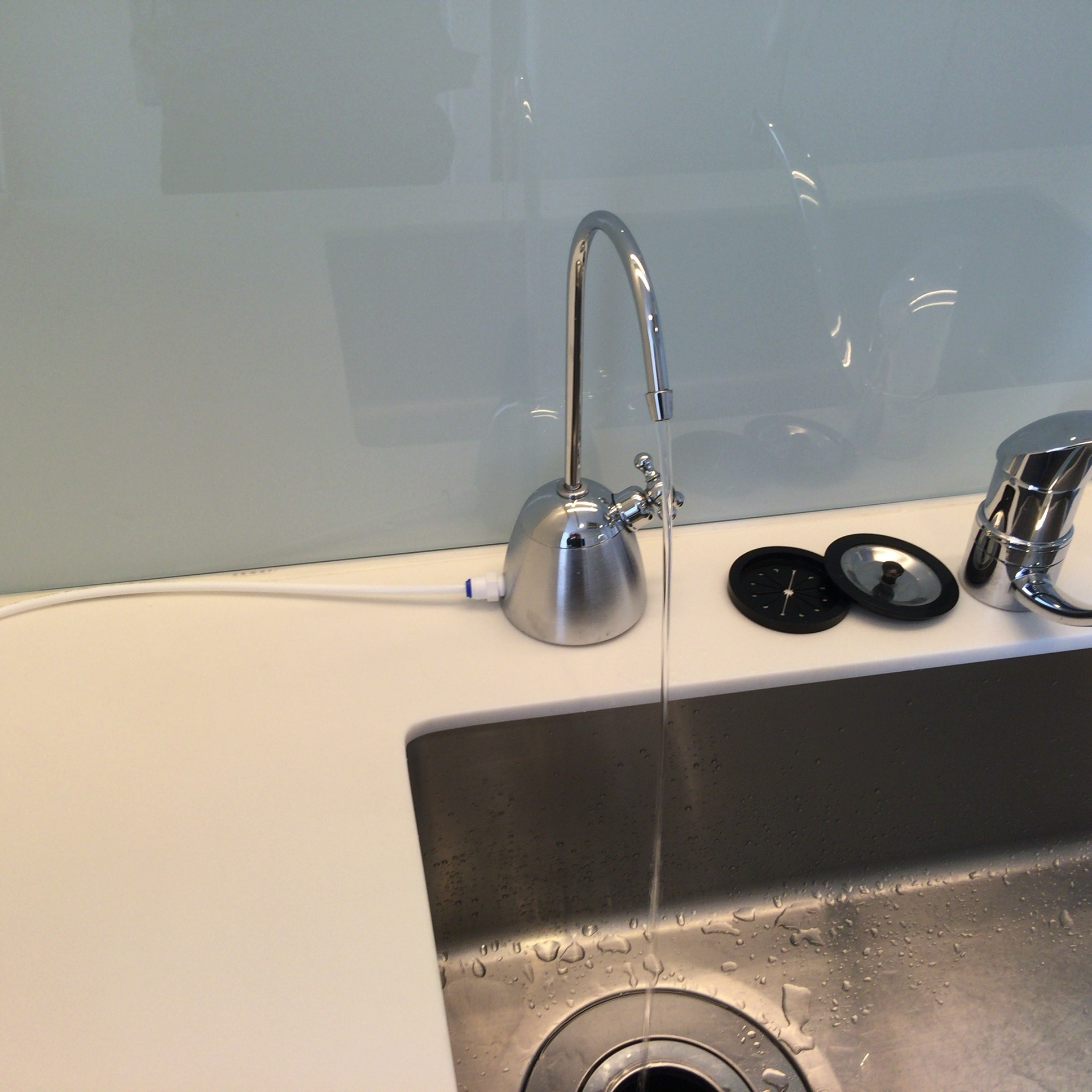

置き型蛇口1

賃貸設置RO浄水器

置き型蛇口2

賃貸設置2
